D643W不锈钢气动硬密封蝶阀
  • D643W不锈钢气动硬密封蝶阀
  • D643W不锈钢气动硬密封蝶阀
  • D643W不锈钢气动硬密封蝶阀
  • D643W不锈钢气动硬密封蝶阀

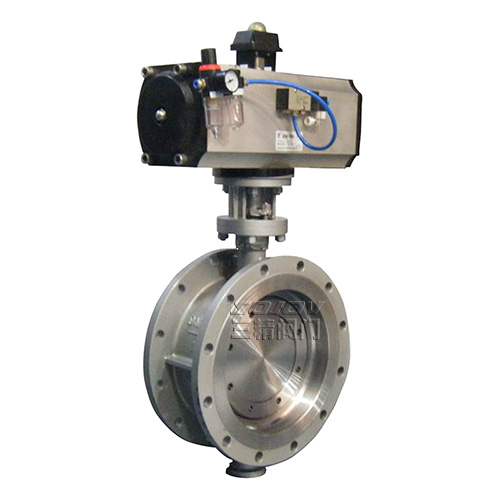

D643W不锈钢气动硬密封蝶阀

D373H对夹式金属硬密封蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。对夹式金属硬密封蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。


下一个产品:没有了
分享到:

三精阀门D643W不锈钢气动硬密封蝶阀可定制D643W不锈钢气动硬密封蝶阀



气动法兰式金属硬密封蝶阀概述

D373H对夹式金属硬密封蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。对夹式金属硬密封蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

气动法兰式蝶阀  型号:D643H

气动法兰式蝶阀  公称通径:50MM-1000MM

气动法兰式蝶阀  使用压力:1.6MPA -2.5MPA

气动法兰式蝶阀  连接方式:法兰连接

气动法兰式蝶阀  形式: 气动

气动法兰式蝶阀  主要功能:起开关作用

气动法兰式蝶阀  使用介质:水  油品 蒸汽

气动法兰式蝶阀  材质:铸钢  不锈钢

气动法兰式蝶阀 标准:机械部标准或定做非标

D643H气动法兰式金属硬密封蝶阀尺寸

公称
通径
DN

外形尺寸

连接尺寸

L

H

D643H

 PN0.6MPa

 PN1.0MPa

H2

A2

B2

D

D1

Z-d

D

D1

Z-d

50

108

150

112

625

245

72

140

110

4-14

165

125

4-18

65

112

170

115

625

245

72

160

130

4-14

185

145

4-18

80

114

180

120

645

245

72

190

150

4-18

200

160

8-18

100

127

190

138

675

355

92

210

170

4-18

220

180

8-18

125

140

200

164

715

355

92

240

200

8-18

250

210

8-18

150

140

210

175

800

355

92

265

225

8-18

285

240

8-22

200

152

230

208

850

250

170

320

280

8-18

340

295

8-22

250

165

250

243

925

250

170

375

335

12-18

395

350

12-22

300

178

270

283

1035

450

220

440

395

12-22

445

400

12-22

350

190

290

310

1070

450

220

490

445

12-22

505

460

16-22

400

216

310

340

1190

450

280

540

495

16-22

565

515

16-26

450

222

330

380

1250

650

280

595

550

16-22

615

565

20-26

500

229

350

410

1295

650

280

645

600

20-22

670

620

20-26

600

267

390

470

1455

850

380

755

705

20-26

780

725

20-30

700

292

430

550

1585

850

380

860

810

24-26

895

840

24-30

800

318

470

640

1700

1250

380

975

920

24-30

1015

950

24-33

900

330

510

710

1965

1250

380

1075

1020

24-30

1115

1050

28-33

1000

410

550

770

2015

1250

380

1175

1120

28-30

1230

1160

28-36

1200

470

630

890

2250

1250

380

1405

1340

32-33

1455

1380

32-39

1400

530

710

920




1630

1560

36-36

1675

1590

36-42

1600

600

790

1085




1820

1760

40-36

1915

1820

40-48

1800

670

870

1230




2045

1970

44-39

2115

2020

44-48

2000

760

950

1350




2265

2180

48-42

2325

2230

48-48

D643H气动法兰式金属硬密封蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D643H

 PN1.6MPa

 PN2.5MPa

H2

A2

B2

D

D1

Z-d

D1

Z-d

50

108

150

112

625

245

72

165

125

4-18

165

125

4-18

65

112

170

115

625

245

72

185

145

4-18

185

145

8-18

80

114

180

120

645

245

72

200

160

8-18

200

160

8-18

100

127

190

138

675

355

92

220

180

8-18

235

190

8-22

125

140

200

164

715

355

92

250

210

8-18

270

220

8-26

150

140

210

175

800

355

92

285

240

8-22

300

250

8-26

200

152

230

208

850

250

138

340

295

12-22

360

310

12-26

250

165

250

243

925

250

170

405

355

12-26

425

370

12-30

300

178

270

283

1035

450

170

460

410

12-26

485

430

16-30

350

190

290

310

1070

450

220

520

470

16-26

555

490

16-33

400

216

310

340

1190

450

220

580

525

16-30

620

550

16-36

450

222

330

380

1250

650

280

640

585

20-30

670

600

20-36

500

229

350

410

1290

650

280

750

650

20-33

730

660

20-36

600

267

390

470

1455

850

380

840

770

20-36

845

770

20-39

700

292

430

550

1585

850

380

910

840

24-36

960

875

24-42

800

318

470

640

1700

1250

380

1025

950

24-39

1085

990

24-48

900

330

510

710

1865

1250

380

1125

1050

28-39

1185

1090

28-48

1000

410

550

770

2015

1250

380

1255

1170

28-42

1320

1210

28-56

1200

470

630

890

2250

1250

380

1485

1390

32-48

1530

1420

32-56

1400

530

710

920




1685

1590

36-48

1755

1640

36-62

1600

600

790

1085




1930

1820

40-56

1975

1860

40-62

1800

670

870

1230




2130

2020

44-56

2195

2070

44-70

2000

760

950

1350




3685

2230

48-62

2425

2300

48-70

D643H-40气动法兰式金属硬密封蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D643H

PN4.OMPa

H2

A2

B2

D

D1

Z-d

50

108

150

112

605

355

92

165

125

4-18

65

112

170

115

625

355

92

185

145

8-18

80

114

180

120

645

355

92

200

160

8-18

100

127

190

138

675

550

138

235

190

8-22

125

140

200

164

715

550

138

270

220

8-26

150

140

210

175

800

550

138

300

250

8-26

200

152

230

208

850

550

138

375

320

12-30

250

165

250

243

925

450

220

450

385

12-33

300

178

270

283

1035

450

220

515

450

16-33

350

190

290

310

1070

650

280

580

510

16-36

400

216

310

340

1190

650

280

660

585

16-39

450

222

330

380




685

610

20-39

500

229

350

410




755

670

20-42
