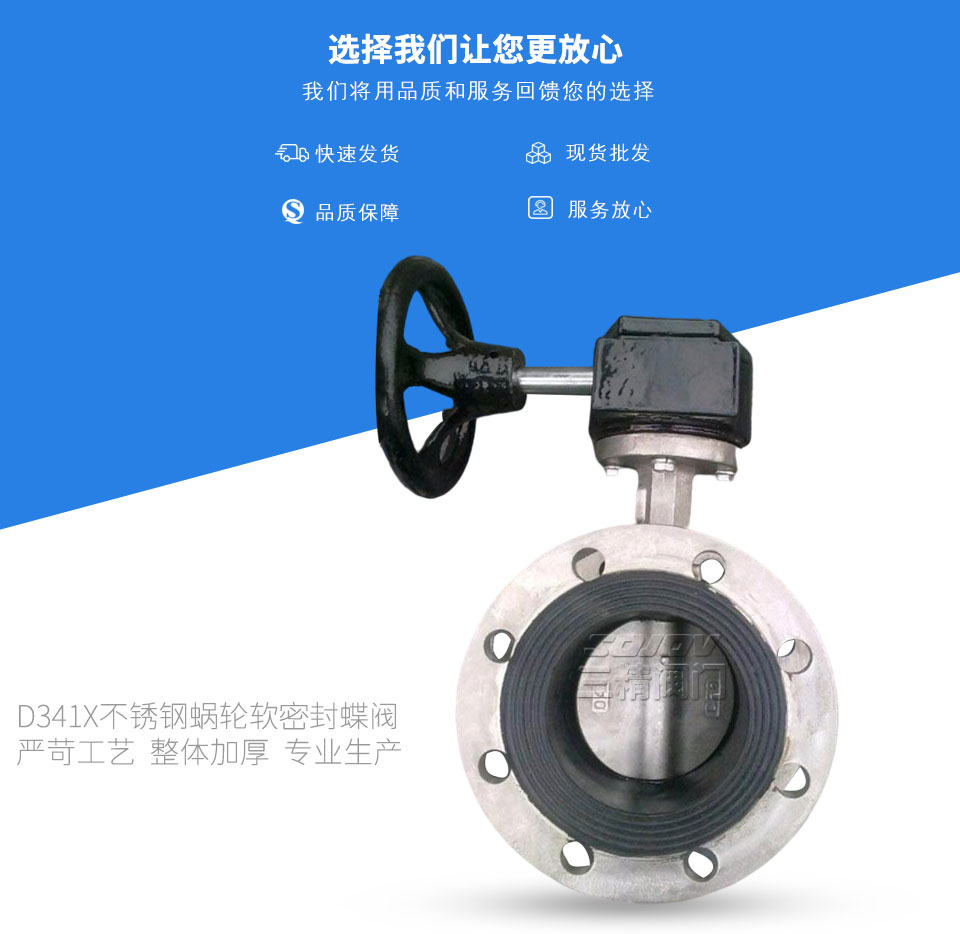

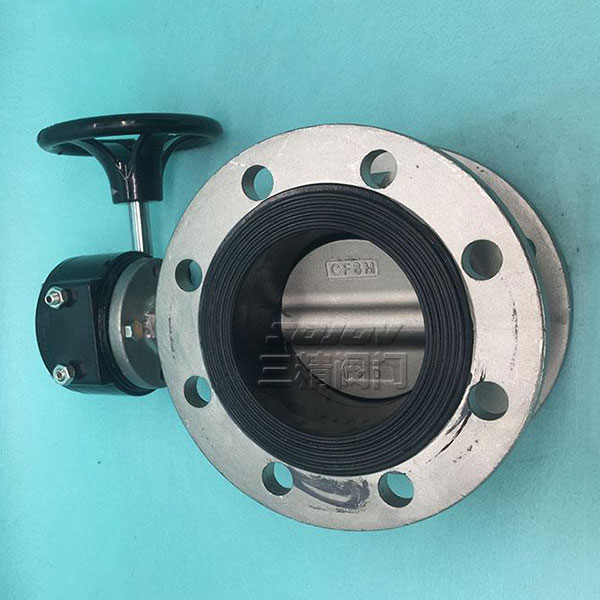

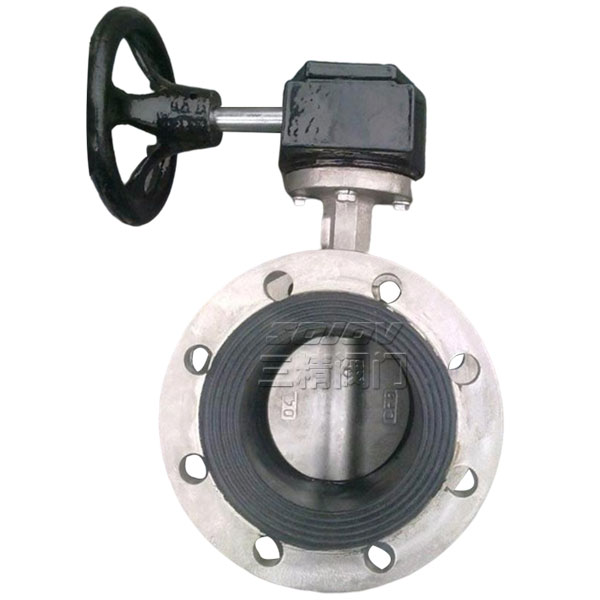

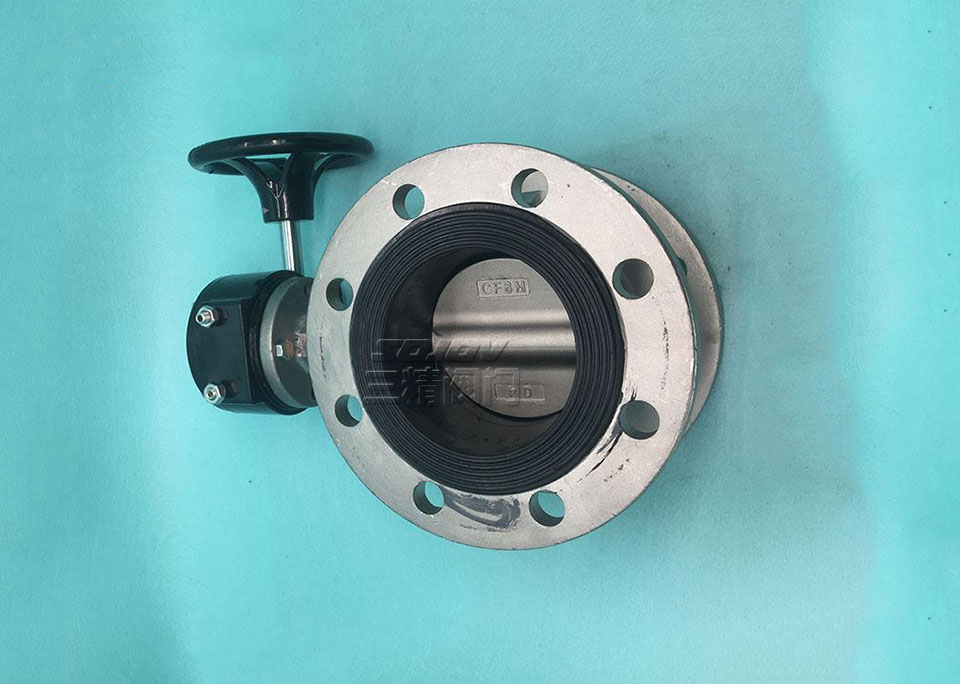

D341X不锈钢蜗轮软密封蝶阀
D341X蜗轮传动法兰式蝶阀适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。
D341X蜗轮传动法兰式蝶阀概述
|
蜗轮蝶阀 型号：D341X |
蜗轮蝶阀 公称通径：50MM-1000MM |
蜗轮蝶阀 使用压力：1.6MPA -2.5MPA |
|
蜗轮蝶阀 连接方式：法兰连接 |
蜗轮蝶阀 形式： 电动 |
蜗轮蝶阀 主要功能：起开关作用 |
|
蜗轮蝶阀 使用介质：水 油品 蒸汽 |
蜗轮蝶阀 材质：铸铁 铸钢 不锈钢 |
蜗轮蝶阀 标准：机械部标准或定做非标 |
阀门材料：铸铁、碳钢、不锈钢
密封圈材料：天然橡胶（NR）-20～+85℃ 乙丙橡胶（EPDM）-40～+125℃ 丁腈橡胶（NBR）-20～+82℃ 硅橡胶（SI）-70～+150℃
氟橡胶（FPM）-23～+150℃ 氟丁橡胶（CR）0～+80℃ 丁基橡胶（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃
适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。法兰连接尺寸：GB/T172416-98； GB9115-88
结 构 长 度：GB12221-89 压 力 试 验：GB/T13927-92
D341X蜗轮传动法兰式蝶阀外形尺寸
|
通径（DN） |
L |
D |
D1 |
Z-d |
H |
Ho |
A |
B |
|
50 |
108 |
165 |
125 |
4-18 |
63 |
360 |
193 |
125 |
|
65 |
112 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
|
80 |
114 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
|
100 |
127 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
|
125 |
140 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
|
150 |
140 |
285 |
240 |
8-18 |
137 |
447 |
193 |
125 |
|
200 |
152 |
340 |
295 |
8-18 |
164 |
572 |
|
165 |
|
250 |
250 |
395 |
350 |
12-22 |
206 |
646 |
|
165 |
|
300 |
270 |
445 |
400 |
12-22 |
230 |
738 |
|
175 |
|
350 |
290 |
505 |
460 |
16-22 |
248 |
761 |
|
175 |
|
400 |
310 |
565 |
515 |
16-22 |
289 |
877 |
|
210 |
|
450 |
330 |
615 |
565 |
20-26 |
320 |
938 |
|
210 |
|
500 |
350 |
670 |
620 |
20-26 |
343 |
993 |
|
210 |
|
600 |
390 |
780 |
725 |
20-30 |
413 |
1131 |
|
210 |
|
700 |
430 |
895 |
840 |
24-30 |
478 |
1476 |
|
320 |
|
800 |
470 |
1015 |
950 |
24-33 |
525 |
1533 |
|
320 |
|
900 |
510 |
1115 |
1050 |
28-33 |
585 |
1655 |
|
320 |
|
1000 |
550 |
1230 |
1160 |
28-36 |
640 |
1765 |
|
400 |
|
1200 |
630 |
1455 |
1380 |
32-39 |
755 |
1995 |
|
400 |
