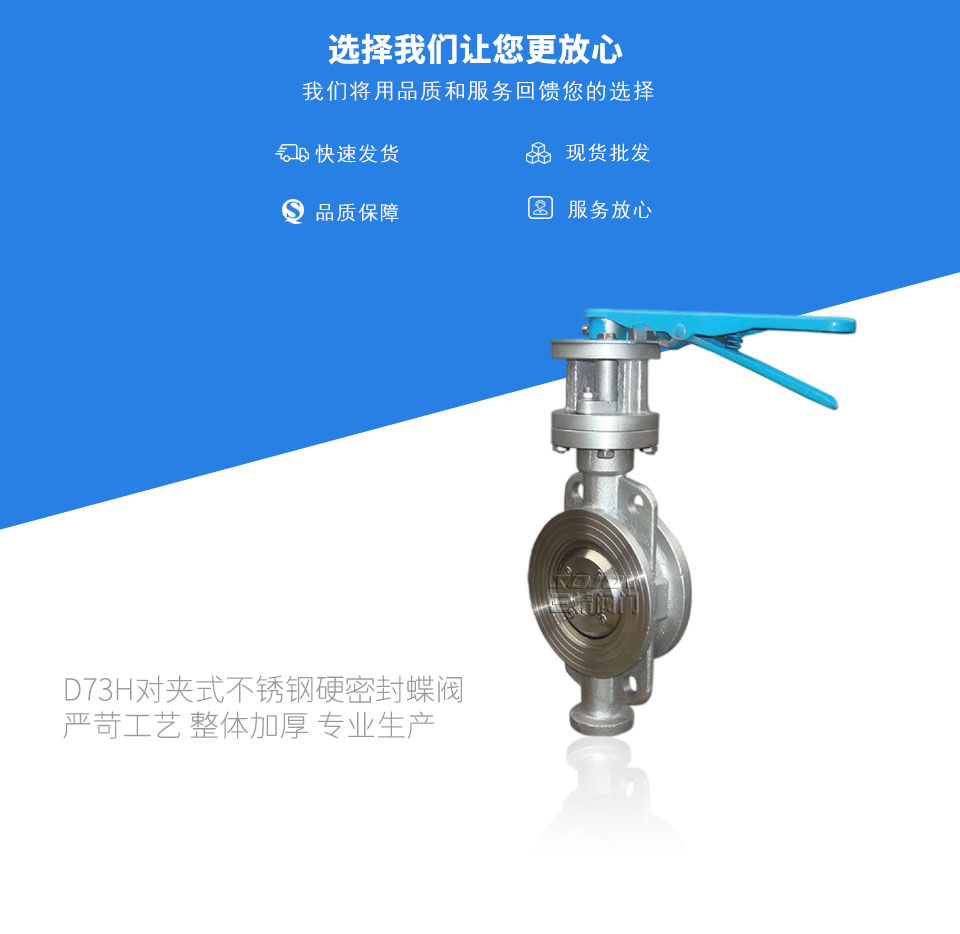

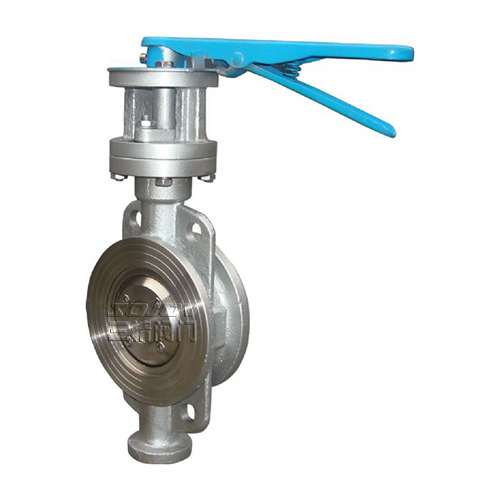

D73H对夹式不锈钢硬密封蝶阀
D73H对夹式不锈钢硬密封蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体最佳装置
下一个产品：D941X不锈钢电动软密封蝶阀
上一个产品：D341X不锈钢蜗轮软密封蝶阀
D73H型手动对夹式硬密封蝶阀概述：
三精蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体最佳装置。
|
硬密封蝶阀 型号：D73H |
硬密封蝶阀 公称通径：50MM-150MM |
硬密封蝶阀 使用压力：1.6MPA -2.5MPA |
|
硬密封蝶阀 连接方式：对夹式 |
硬密封蝶阀 形式： 手动 |
硬密封蝶阀 主要功能：起开关作用 |
|
硬密封蝶阀 使用介质：水 油品 蒸汽 |
硬密封蝶阀 材质：铸钢 不锈钢 |
硬密封蝶阀 标准：机械部标准或定做非标 |
硬密封蝶阀结构特点：
1、本蝶阀及吸收，消化国外技术，并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。
2、采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄露；
3、结构独特，操作灵活、省力、方便、使用寿命长；
4、耐高温、耐腐蚀、耐磨损的三维偏心。
硬密封蝶阀主要技术参数
| 公称通径 |
|
||||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | ||
|
试验压力
PS(MPa) |
强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | ||
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |||
| 适用介质 |
水、蒸汽、油品、酸类腐蚀性等
|
||||||
| 适用温度 |
-40℃-600℃
|
||||||
硬密封蝶阀主要零部件材料
| 名称 | 材 料 |
| 阀体 | 铸钢、不锈钢、铬钼钢 |
|
蝶板
|
铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 密封圈 |
不锈钢、聚内脂、抗磨材料、氟塑料
|
| 填料 |
柔性石墨
|
硬密封蝶阀连接尺寸(1、P、R)
| 通径DN | L | D1 | D2 | Z-φd | H | HO | D | L2 | Wt/Kgs |
| 50 | 43 | 125 | 99 | 4-18 | 105 | 350 | 90° | 280 | 9 |
| 65 | 46 | 145 | 118 | 4-18 | 115 | 370 | 90° | 280 | 11 |
| 80 | 49 | 160 | 132 | 8-18 | 125 | 380 | 45° | 280 | 15 |
| 100 | 56 | 180 | 155 | 8-18 | 140 | 420 | 45° | 280 | 18 |
| 125 | 64 | 210 | 185 | 8-18 | 170 | 470 | 45° | 330 | 22 |
| 150 | 70 | 240 | 210 | 8-23 | 180 | 500 | 45° | 330 | 25 |
硬密封蝶阀连接尺寸(1、P、R)
| 通径DN | L | D1 | D2 | Z-φd | H | HO | D | L2 | Wt/Kgs |
| 50 | 43 | 125 | 99 | 4-18 | 105 | 350 | 90° | 280 | 10 |
| 65 | 46 | 145 | 118 | 4-18 | 115 | 370 | 90° | 280 | 12 |
| 80 | 49 | 160 | 132 | 8-18 | 125 | 380 | 45° | 280 | 16 |
| 100 | 56 | 180 | 155 | 8-18 | 140 | 420 | 45° | 280 | 20 |
| 125 | 64 | 210 | 185 | 8-18 | 170 | 470 | 45° | 330 | 24 |
| 150 | 70 | 240 | 210 | 8-23 | 180 | 500 | 45° | 330 | 27 |
