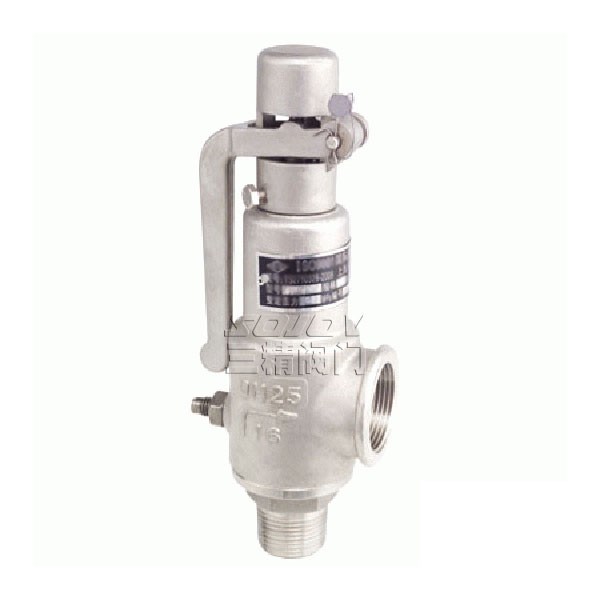

A28H全启式外螺纹安全阀
型号：A28H
称通径：15MM-80MM
使用压力：1.6MPA -4.0MPA
连接方式：外螺纹连接
形式：弹簧式
主要功能：泄压保护作用
使用介质：蒸汽
材质：铸钢.不锈钢
标准：机械部标准或定做非标
A28H螺纹安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上,A28Y-P/10R8螺纹安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置
| 安全阀型号：A28H | 安全阀公称通径：15MM-80MM | 安全阀 使用压力：1.6MPA -4.0MPA |
| 安全阀 连接方式：外螺纹连接 | 安全阀 形式：弹簧式 | 安全阀主要功能：泄压保护作用 |
| 安全阀 使用介质：蒸汽 | 安全阀 材质：铸钢.不锈钢 | 安全阀标准：机械部标准或定做非标 |
螺纹安全阀主要零部件材料
|
NO. |
零件名称 |
A28H材料 |
A28Y-P材料 |
A28Y-R8材料 |
|
1 |
阀体 |
HT200 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
阀座 |
35 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
4 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
5 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
阀杆 |
2Cr13 |
2Cr13 |
316 |
|
7 |
调整螺杆 |
45 |
2Cr13 |
316 |
|
8 |
保护罩 |
ZG200-400 |
ZG200-400 |
CF8M |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 |
|

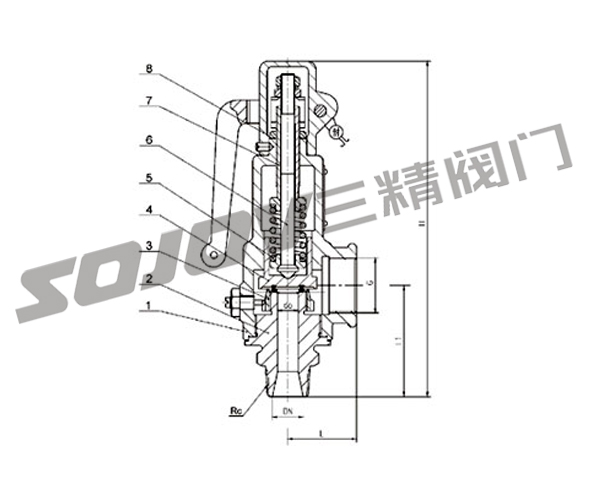

螺纹安全阀外形尺寸和连接尺寸
|
公称通径 |
尺寸 |
|||||
|
do |
Rc |
G |
L |
L1 |
H |
|
|
15 |
10 |
1/2" |
3/4" |
37 |
62 |
189 |
|
20 |
12 |
3/4" |
1" |
40 |
65 |
196 |
|
25 |
15 |
1" |
11/4" |
45 |
72 |
277 |
|
32 |
20 |
11/4" |
11/2" |
55 |
85 |
312 |
|
40 |
25 |
11/2" |
2" |
67 |
100 |
322 |
|
50 |
32 |
2" |
21/2" |
76 |
112 |
348 |
|
65 |
40 |
21/2" |
3" |
110 |
135 |
370 |
|
80 |
60 |
3" |
4" |
110 |
145 |
410 |
安全阀订货主要事项
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀 的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
售后服务承诺
对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
