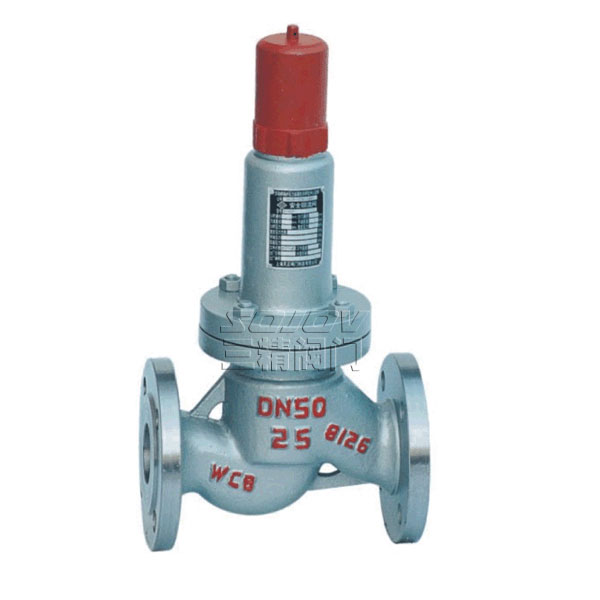

平行式安全回流阀
型号：AHN42F
公称通径：40MM-150MM
使用压力：1.6MPA -2.5MPA
连接方式：法兰连接
形式：弹簧式
主要功能：泄压保护作用
使用介质：液化气,石油气
材质：铸钢
标准：机械部标准或定做非标
平行式安全回流阀：平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
|
安全回流阀型号：AHN42F |
安全回流阀公称通径：40MM-150MM |
安全回流阀使用压力：1.6MPA -2.5MPA |
|
安全回流阀连接方式：法兰连接 |
安全回流阀形式：弹簧式 |
安全回流阀主要功能：泄压保护作用 |
|
安全回流阀使用介质：液化气,石油气 |
安全回流阀材质：铸钢 |
安全回流阀标准：机械部标准或定做非标 |
平行式安全回流阀外形尺寸和连接尺寸
|
公称通径 |
尺寸 |
||||||
|
D |
D1 |
D2 |
b |
Z-?d |
L |
H |
|
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
安全阀订货主要事项
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀 的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
