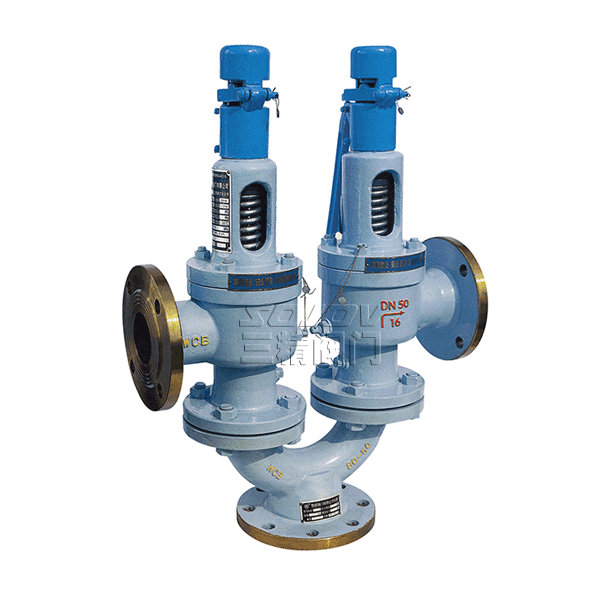

A38Y弹簧式双联安全阀

型号：1A38Y、A43H、A37H

工作温度：≤350℃

介质：蒸汽、水等

连接法兰标准按：JB/T......94

下一个产品：弹簧微启式外螺纹安全阀

上一个产品：平行式安全回流阀

分享到：

三精阀门 A38Y弹簧式双联安全阀可定制

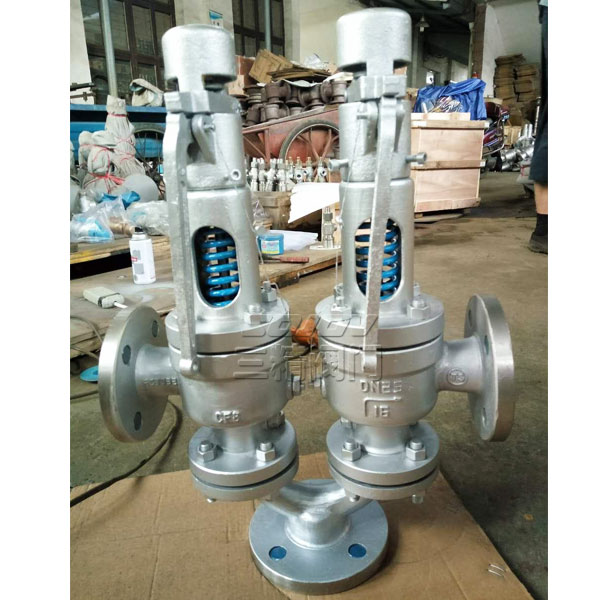

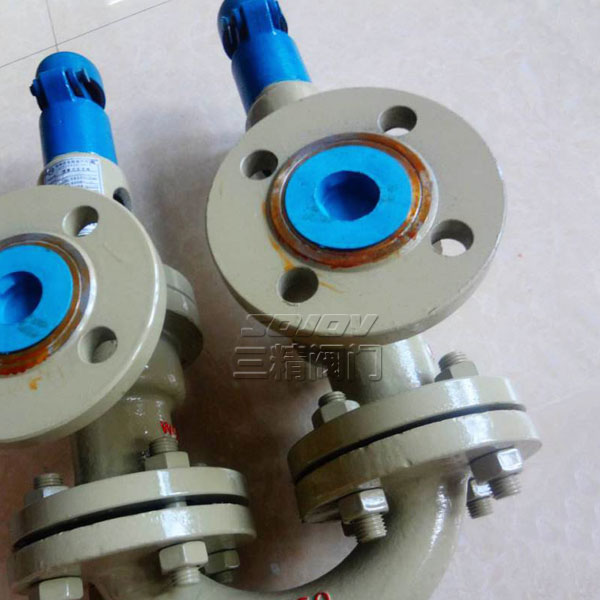

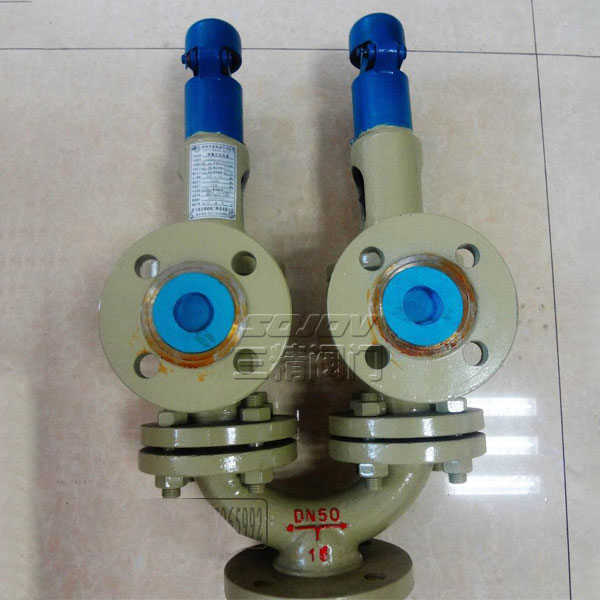

弹簧式双联安全阀：弹簧式双联安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。连接法兰标准按JB/T......94的系列1A38Y、A43H、A37H型双联安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成，其公称通径系列指Y型接头进口通径，其组合情况如下表：

A43Y双联式安全阀	相应配套的A47Y安全阀
50	32×2
80	50×2
100	80×2
125	100×2
150	125×2

A38Y双联式安全阀	相应配套的A48Y安全阀
50	32×2
80	50×2
100	65×2
150	100×2

A37Y双联式安全阀	相应配套的A47Y安全阀
50	32×2
80	65×2
100	80×2
125	100×2
150	125×2

双联弹簧式安全阀外形尺寸和连接尺寸

型号	通径	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g2	b1	f'	Z1-?d1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188	176	28	3	4.5	8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A38Y-16C	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		20	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-25	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		22	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-40	50	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097

订货主要事项

安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
