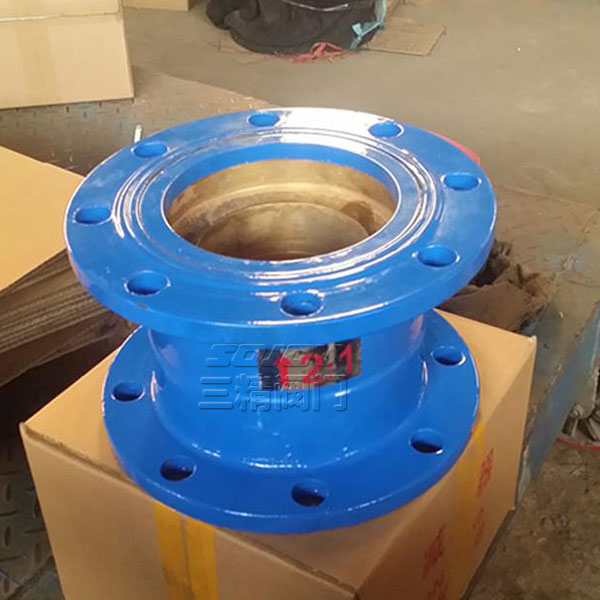

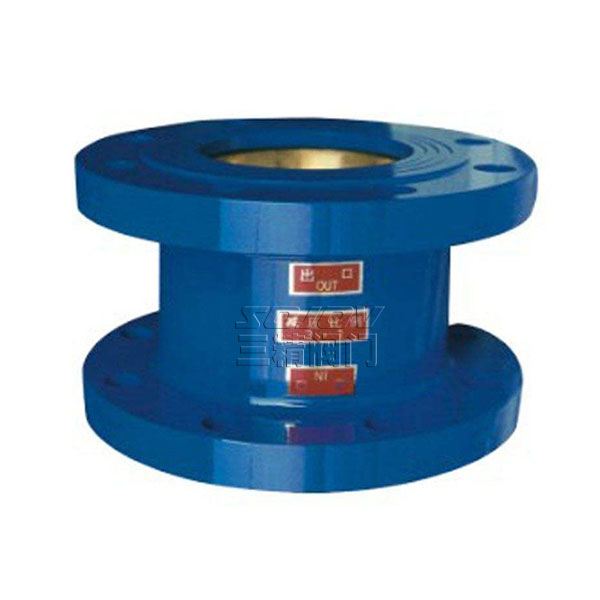

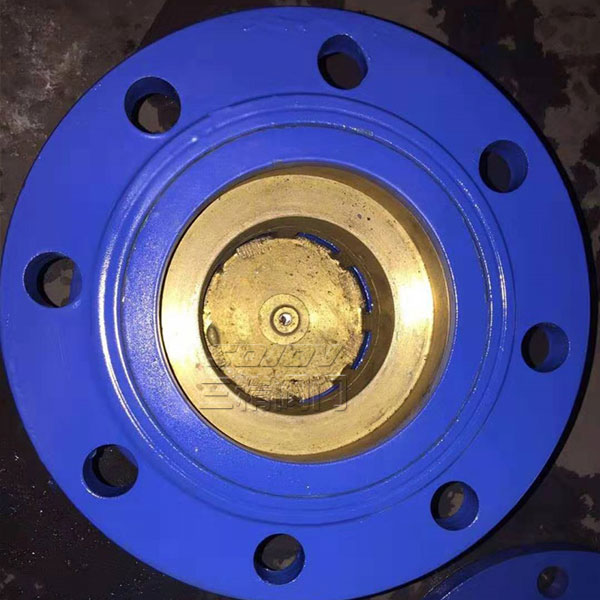

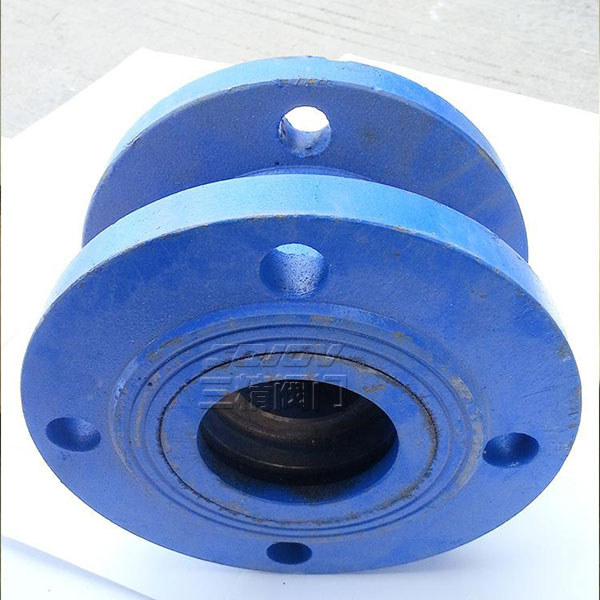

Y43X固定比例式减压阀
比例式减压阀,外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
下一个产品：新研发产品SY42AX煤矿专用减压阀
上一个产品：Y45Y杠杆式蒸汽减压阀
Y43X固定比例式减压阀
固定比例式减压阀概述
比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
| 比例式减压阀型号：Y43X | 比例式减压阀 公称通径：25MM-200MM | 比例式减压阀 使用压力：1.6MPA |
| 比例式减压阀 连接方式：法兰连接 | 比例式减压阀 形式：弹簧式 | 比例式减压阀 主要功能：起减压保护作用 |
| 比例式减压阀 使用介质：水管道 | 比例式减压阀 材质：铸铁,铸钢,黄铜 | 比例式减压阀 标准：机械部标准或定做非标 |
固定比例式减压阀主要技术参数
|
适用介质
|
水、气体
|
|||
|
适用温度
|
≤90℃
|
|||
|
压力误差
|
≤8％
|
|||
|
最小开启压力
|
2∶1
|
0.2MPa
|
||
|
3∶1
|
0.3MPa
|
|||
|
连接形式
|
法兰、内螺纹
|
|||
|
主要零件材料
|
阀体
|
锡青铜
|
不锈钢
|
铸铁
|
|
内件
|
锡青铜
|
不锈钢
|
锡青铜或不锈钢
|
|
固定比例式减压阀主要外形尺寸
法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84标准
|
公称通径DN（mm）
|
A
|
D3
|
|
25
|
232
|
115/125
|
|
32
|
246
|
140/150
|
|
40
|
256
|
150/155
|
|
50
|
270
|
165/175
|
|
65
|
306
|
185/200
|
|
80
|
320
|
210/230
|
|
100
|
340
|
240/265
|
|
125
|
400
|
275/300
|
|
150
|
429
|
310/350
|
|
200
|
358
|
355/400
|
|
型号
|
公称压力
|
公称通径DN（mm）
|
L
|
|
YB43X-10T （B型） |
1.0
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
||
|
YB43X-16T （B型） |
1.6
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
|
公称通径DN（mm）
|
尺寸（mm）
|
||
|
C
|
L
|
D
|
|
|
15
|
1/2"
|
80
|
50
|
|
20
|
3/4"
|
80
|
50
|
|
25
|
1"
|
90
|
54
|
|
32
|
1 1/4"
|
100
|
60
|
|
40
|
1 1/2"
|
110
|
68
|
|
50
|
2"
|
120
|
80
|
减压阀订货注意事项：
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最
大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工
作原理,安装说明等相关技术资料.
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.
