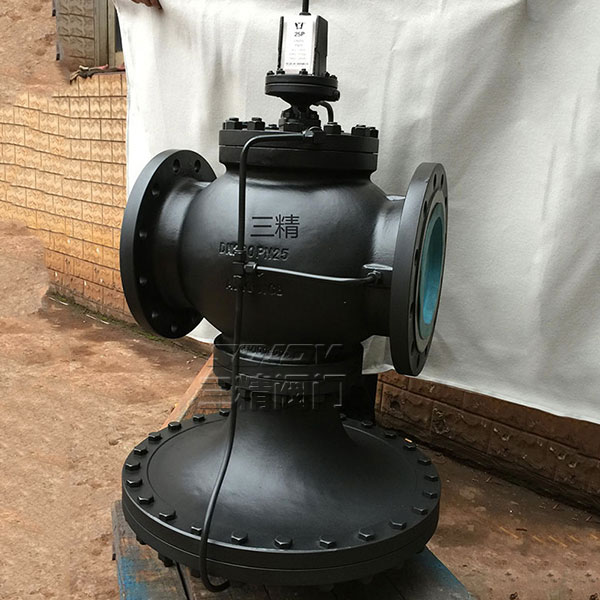

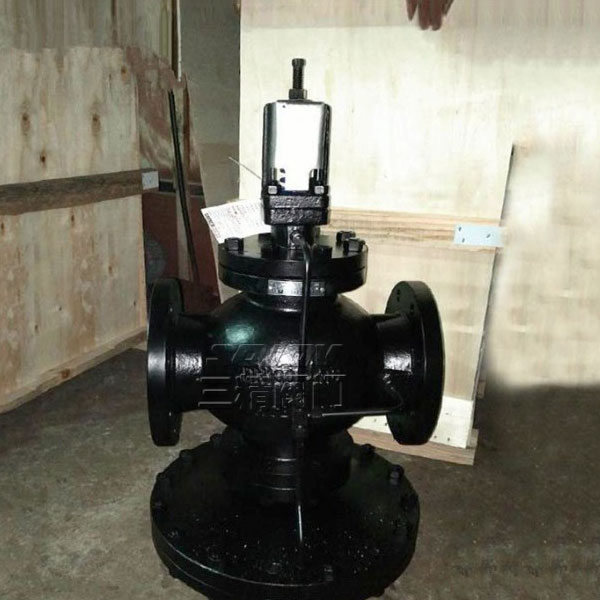

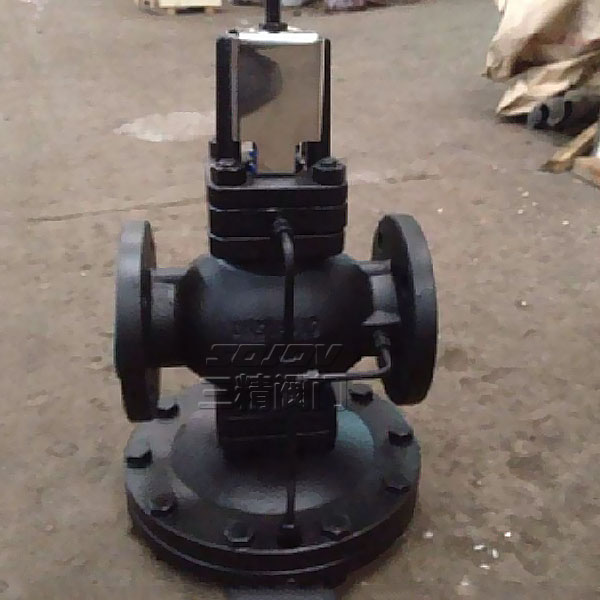

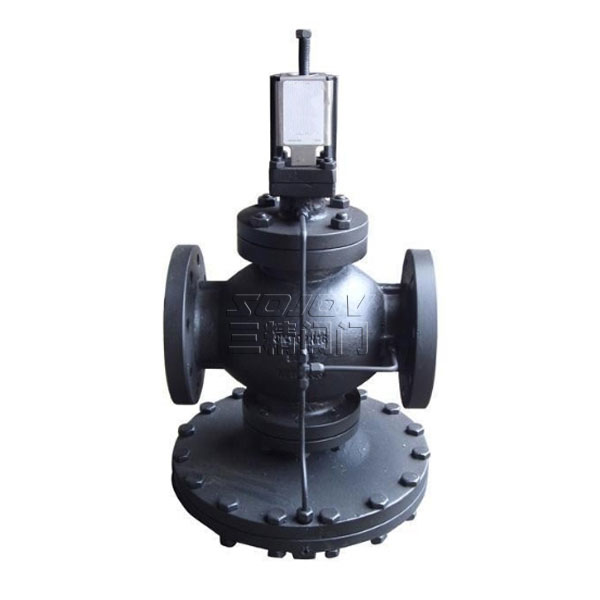

YD43H先导式高灵敏度减压阀
  • YD43H先导式高灵敏度减压阀
  • YD43H先导式高灵敏度减压阀
  • YD43H先导式高灵敏度减压阀
  • YD43H先导式高灵敏度减压阀

YD43H先导式高灵敏度减压阀

蒸汽减压阀型号:25P蒸汽减压阀公称通径:15MM-50MM蒸汽减压阀使用压力:1.6MPA-2.5MPA蒸汽减压阀连接方式:法兰连接蒸汽减压阀形式:弹簧式蒸汽减压阀主要功能:起减压保护作用蒸汽减压阀使用介质:蒸汽管道蒸汽减压阀材质:铸钢不锈钢蒸汽减压阀标准:机械部标准或定做非标
上一个产品:YZ11X支管式减压阀
分享到:



三精阀门

YD43H先导式高灵敏度减压阀可定制YD43H先导式高灵敏度减压阀



先导式超大膜片高灵敏度减压阀


先导式超大膜片高灵敏度减压阀结构特点和用处

减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。

本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

蒸汽减压阀型号:25P 蒸汽减压阀公称通径:15MM-50MM 蒸汽减压阀   使用压力:1.6MPA-2.5MPA
蒸汽减压阀 连接方式:法兰连接 蒸汽减压阀   形式:弹簧式 蒸汽减压阀  主要功能:起减压保护作用
蒸汽减压阀  使用介质:蒸汽管道 蒸汽减压阀材质:铸钢.不锈钢 蒸汽减压阀标准:机械部标准或定做非标

先导式超大膜片减压阀主要技术参数和性能指标

公称压力(Mpa) 2.5
壳体试验压力(Mpa)* 3.75
密封试验压力(Mpa) 2.5
最高进口压力(Mpa) 2.5
出口压力范围(Mpa) 0.02-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 GB12245-1989

先导式超大膜片减压阀主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 1Cr18Ni9Ti
调节弹簧 60Si2Mn

先导式超大膜片减压阀流量系数(Cv)

DN 15 20 25 32 40 50
Cv 2.9 5.3 8.6 11.6 16.5 29.1

先导式超大膜片高灵敏度减压阀连接尺寸

DN L H1 H D
15 147 235 145 207
20 154 235 145 207
25 160 235 145 207
32 180 250 160 220
40 16 250 160 220
50 230 270 180 220

先导式超大膜片高灵敏度减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。

按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式
先导式超大膜片高灵敏度减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。
先导式超大膜片高灵敏度减压阀——该阀门的减压比必须在一定程度上高于系统值; 即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择,即最大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。

1关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境

将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

  2慢慢开启减压阀前的闸阀至全开;

  3顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

  4螺母锁紧打开减压阀后闸阀

  5如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。

减压阀订货注意事项:

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com】
