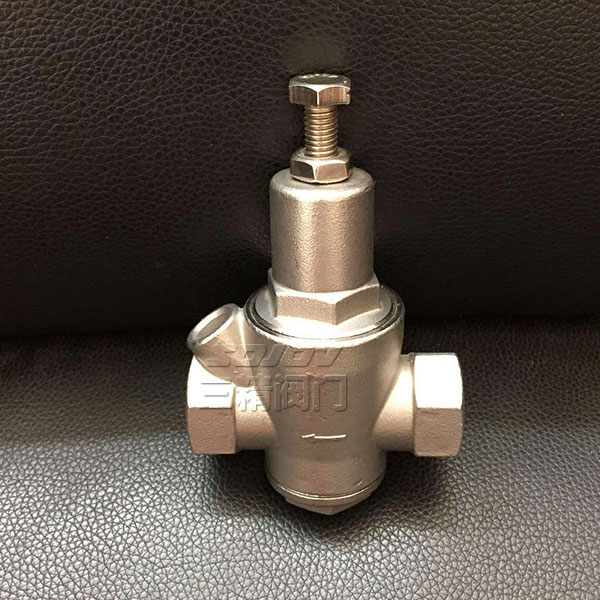

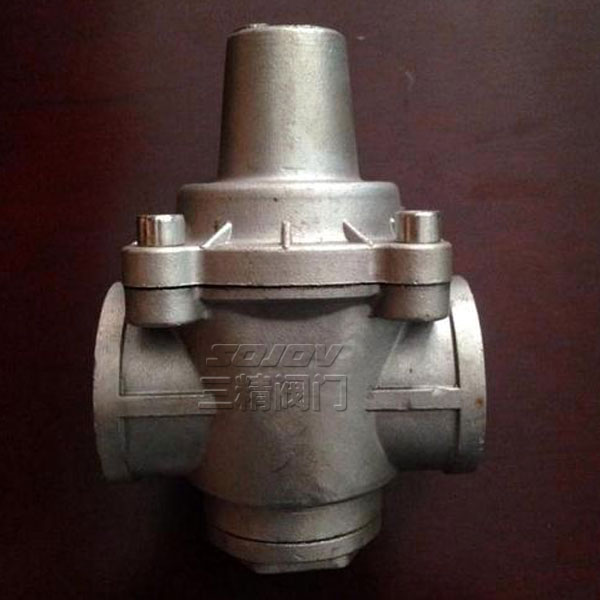

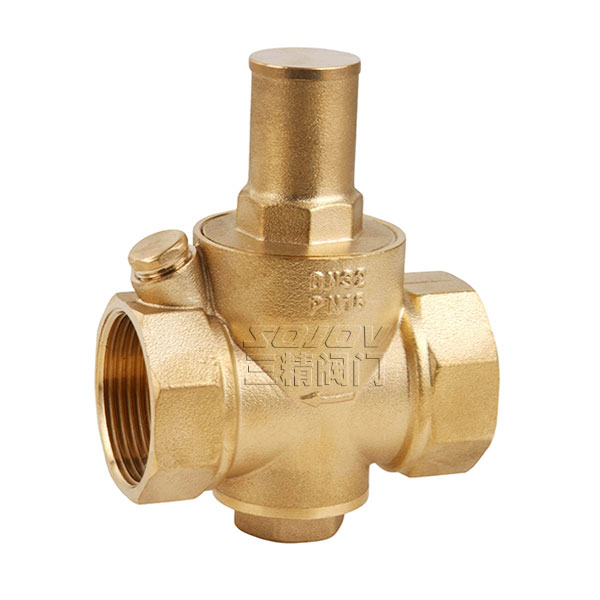

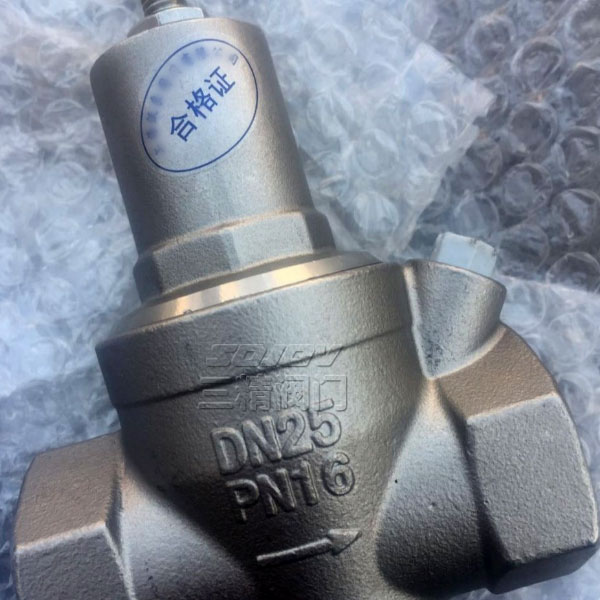

YZ11X支管式减压阀
  • YZ11X支管式减压阀
  • YZ11X支管式减压阀
  • YZ11X支管式减压阀
  • YZ11X支管式减压阀

YZ11X支管式减压阀

YZ11X支管式减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。本产品适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
分享到:

三精阀门YZ11X支管式减压阀可定制YZ11X支管式减压阀



YZ11X支管式减压阀(水工业管道.压缩空气专用)


支管式减压阀结构特点和用处

本系列减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。本产品适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

螺纹减压阀型号:YZ11X 螺纹减压阀 公称通径:15MM-50MM 螺纹减压阀    使用压力:1.6MPA-
螺纹减压阀   连接方式:螺纹连接 螺纹减压阀 形式:弹簧式 螺纹减压阀  主要功能:起减压保护作用
螺纹减压阀    使用介质:水工业管道 螺纹减压阀 材质:不锈钢 螺纹减压阀标准:机械部标准或定做非

支管式减压阀连接尺寸


DN

G

L

H

H

P2*≤0.55MPa

P2*≤0.8MPa

15(1/2")

G1/2"

65

75

90

35

20(3/4")

G3-4"

75

85

100

35

25(1")

G1"

90

3

115

46

32(1-1/4")

G1-1/4"

105

130

150

55

40(1-1/2")

G1-1/2"

120

155

175

65

50(2")

G2"

140

175

195

75

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。

减压阀订货注意事项:

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站
