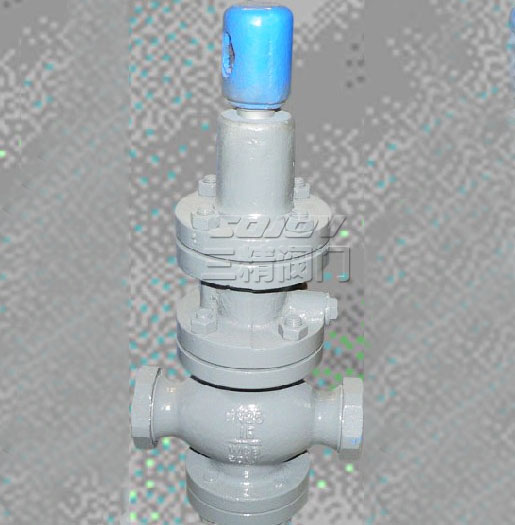

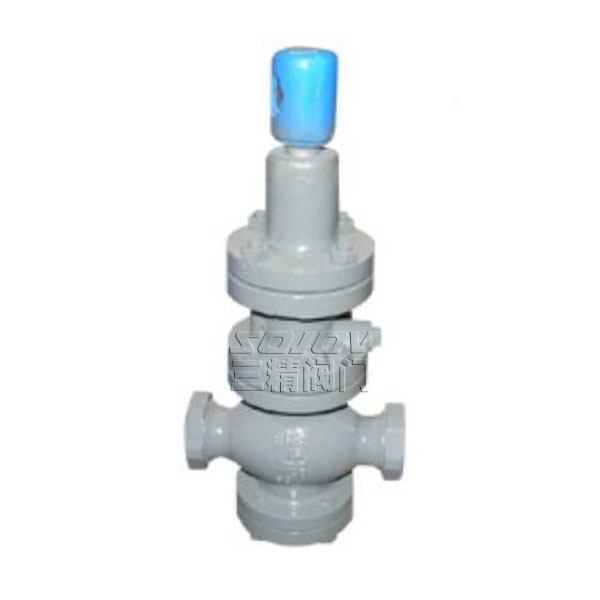

活塞式内螺纹蒸汽减压阀.不锈钢减压阀
  • 活塞式内螺纹蒸汽减压阀.不锈钢减压阀
  • 活塞式内螺纹蒸汽减压阀.不锈钢减压阀
  • 活塞式内螺纹蒸汽减压阀.不锈钢减压阀
  • 活塞式内螺纹蒸汽减压阀.不锈钢减压阀

活塞式内螺纹蒸汽减压阀.不锈钢减压阀

内螺纹活塞式蒸汽减压阀主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
分享到:

三精阀门活塞式内螺纹蒸汽减压阀.不锈钢减压阀 可定制活塞式内螺纹蒸汽减压阀.不锈钢减压阀



Y13H/Y内螺纹活塞式蒸汽减压阀

蒸汽减压阀型号:Y13H  Y13Y 蒸汽减压阀公称通径:15MM-50MM 蒸汽减压阀 使用压力:1.6MPA-10MPA
蒸汽减压阀    连接方式:螺纹连接 蒸汽减压阀    形式:弹簧式 蒸汽减压阀 主要功能:起减压保护作用
蒸汽减压阀使用介质:蒸汽管道 蒸汽减压阀 材质:铸钢.不锈钢,铬钼钢 蒸汽减压阀  标准:机械部标准或定做非标


内螺纹活塞式蒸汽减压阀 结构特点和用处

内螺纹活塞式蒸汽减压阀主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。内螺纹活塞式蒸汽减压阀主要用于蒸汽管路,起减压稳压作用。

内螺纹活塞式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa) 1.6 2.5
壳体试验压力(Mpa)* 2.4 3.75
密封试验压力(Mpa) 1.6 2.5
最高进口压力(Mpa) 1.6 2.5
出口压力范围(Mpa) 0.1-1.0 0.1-1.6
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
最小压差 0.15 0.15
渗漏量 GB12245-1989

内螺纹活塞式蒸汽减压阀主要零件材料

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13/铜合金
活塞环 合金铸铁
导阀座 导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn

内螺纹活塞式蒸汽减压阀流量系数(Cv)

DN 15 20 25 32 40 50
Cv 1 2.5 4 6.5 9 16

内螺纹活塞式蒸汽减压阀连接尺寸

公称通径DN G L H Hl
15 1/2" 140 295 90
20 3-4" 140 330 98
25 1" 160 330 110
32 1-1/4" 180 330 110
40 1-1/4" 200 345 125
50 2" 230 345 125

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。

减压阀订货注意事项:

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com】
