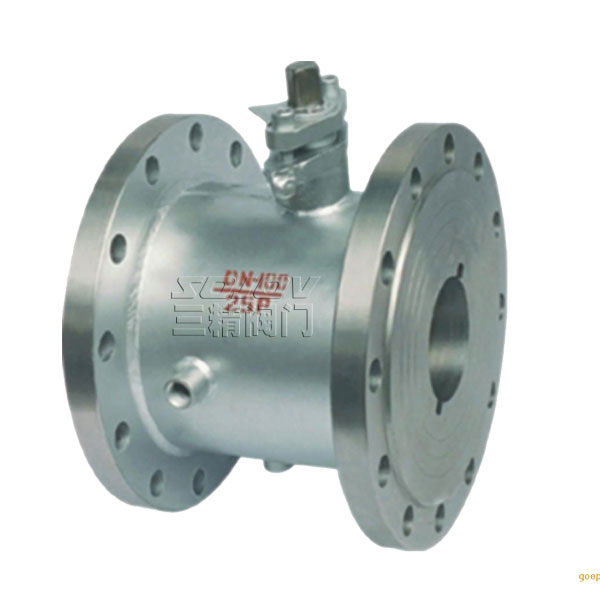

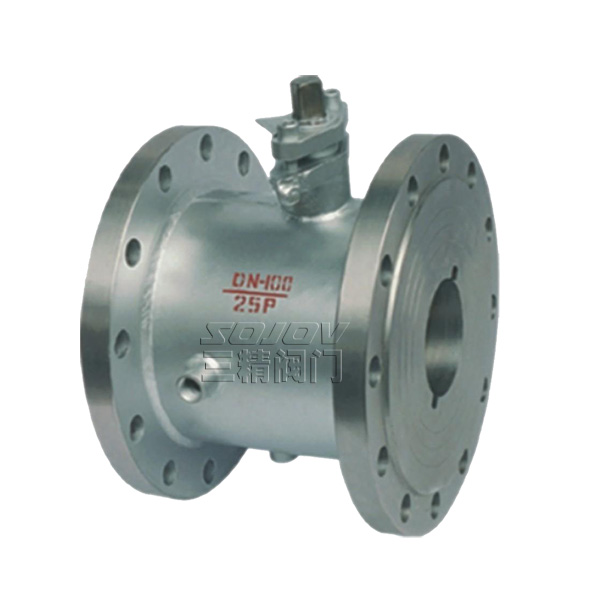

BQ41PPL不锈钢保温球阀
  • BQ41PPL不锈钢保温球阀
  • BQ41PPL不锈钢保温球阀
  • BQ41PPL不锈钢保温球阀
  • BQ41PPL不锈钢保温球阀

BQ41PPL不锈钢保温球阀

BQ41PPL不锈钢保温球阀流体阻力小,其阻力系数与同长度的管段相等。 结构简单、体积小、重量轻。 紧密可靠操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。



下一个产品:Q44F不锈钢三通球阀
上一个产品:Q347F不锈钢固定球阀
分享到:

三精阀门BQ41PPL不锈钢保温球阀可定制BQ41PPL不锈钢保温球阀



BQ41F/PPL不锈钢保温球阀优点

1.流体阻力小,其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3. 紧密可靠,

4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

保温球阀型号:Q41F  Q41PPL

保温球阀公称通径:15MM-200MM

保温球阀使用压力:1.6MPA -10MPA

保温球阀连接方式:法兰连接

保温球阀形式:手动

保温球阀主要功能:起开关作用

保温球阀使用介质:耐腐蚀介质

保温球阀材质:不锈钢

保温球阀标准:机械部标准或定做非标

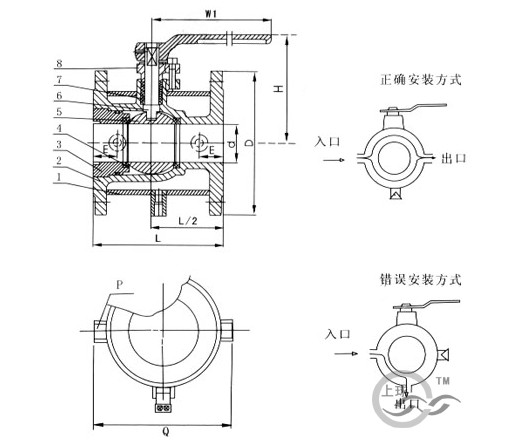

不锈钢保温球阀主要尺寸表

压力

口径

L

D

D1

D2

B

Z-Φd

3-G

16

15

108

135

100

78

18

4-18

3-8

20

117

145

110

85

18

4-18

3-8

25

127

160

125

100

20

4-18

3-8

32

140

180

145

120

20

8-18

1/2

40

165

180

145

120

20

8-18

1/2

50

178

195

160

135

20

8-18

1/2

65

203

245

210

185

22

8-18

1/2

80

229

280

240

210

24

8-23

1/2

100

254

335

295

265

26

12-23

1/2

125

267

335

295

265

26

12-23

1/2

150

292

405

355

320

30

12-25

1/2

200

330

520

470

435

34

16-25

1/2

25

15

108

135

100

78

18

4-18

3-8

20

117

145

110

85

18

4-18

3-8

25

127

160

125

100

20

4-18

3-8

32

140

180

145

120

20

8-18

1/2

40

165

180

145

120

20

8-18

1/2

50

178

195

160

135

20

8-18

1/2

65

203

230

190

160

24

8-23

1/2

80

229

300

250

218

30

8-25

1/2

100

254

360

310

278

34

12-25

1/2

125

267

425

370

332

36

12-30

1/2

150

292

425

370

332

36

12-30

1/2

200

330

550

490

448

44

16-34

1/2

保温阀门结构简介

保温阀门是在阀体焊装一层金属夹套,通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等,使阀体的介质在常温、升温、降温等条件下,达到所需要的温度,起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。

保温阀门作用原理

保温阀门具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。

保温阀门分类

三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为:保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多,详细的结构原理可质询本公司的技术工程师。

保温阀门标准

闸阀:设计与制造【GB12234】

旋塞阀:设计制造标准【GB/T 22130】

截止阀:设计制造标准【GB/T 12234】

球阀:设计制造标准【GB/T12224、ASME B 16.34】

产品用途
