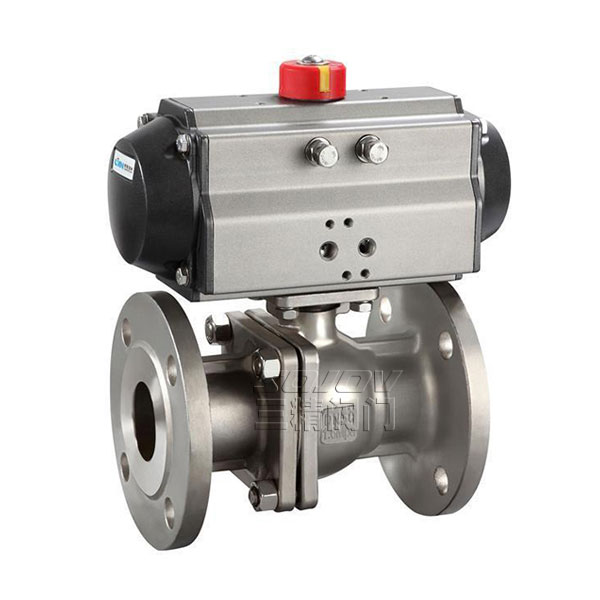

Q641F不锈钢气动球阀
  • Q641F不锈钢气动球阀
  • Q641F不锈钢气动球阀
  • Q641F不锈钢气动球阀
  • Q641F不锈钢气动球阀

Q641F不锈钢气动球阀


Q641F气动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。

产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。



下一个产品:Q41W不锈钢高压球阀
上一个产品:Q941F不锈钢电动球阀
分享到:

三精阀门

Q641F不锈钢气动球阀可定制

Q641F不锈钢气动球阀




气动球阀产品介绍:

气动球阀型号:Q641F  Q641H

气动球阀 通径:15MM-250MM

气动使用压力:1.6MPA -10MPA

气动球阀 连接方式:法兰连接

气动球阀 操作操作操作方式:电动

气动主要功能:起开关作用

气动球阀使用介质:水.油品.蒸汽

气动球阀材质:铸钢.不锈钢

气动标准:机械部标准或定做非标

气动球阀概述:

Q641F气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。

产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

气动球阀性能参数:

公称通径DN(mm) DN15~DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40~+180℃ -40~+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)
防爆级组 dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源 220VAC、24VDC
气源压力 MPa 0.4~0.7MPa
固有可调比 R 100:1

气动球阀流量特性Kv值:

公称通径
(DN)
不同开度角下的Kv值
10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 34 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2253 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100
350 110 221 443 885 1750 3541 5311 7967 10950
400 150 303 605 1113 2424 4850 7275 10910 15300

气动球阀 主要外形尺寸:

公称通径DN(mm) 尺寸(mm) 执行器型号
L D D1 D2 b f Z-Φd
15 108 95 65 45 14 2 4-14 GT52/GT63K
20 117 105 75 55 14 4-14 GT63/GT63K
25 127 115 85 65 14 4-14 GT63/GT83K
32 140 135 100 78 16 4-18 GT83/GT83K
40 165 145 110 85 16 3 4-18 GT83/GT110K
50 178 160 125 100 16 4-18 GT83/GT110K
65 190 180 145 120 18 4-18 GT110/GT127K
80 203 195 160 135 20 8-18 GT127/GT127K
100 305 215 180 155 20 8-18 GT127/GT160K
125 256 245 210 185 22 8-18 GT160/GT190K
150 394 280 240 210 24 8-23 GT190/GT210K
200 457 335 295 265 26 12-23 GT254/BAW20S
250 533 405 335 320 30 12-25 BAW17/BAW20S

一、①气动球阀名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型④气动球阀的使用压力⑤

气动球阀的使用介质的温度。

二、若已经由设计单位选定三精阀门公司的气动球阀型号,请按气动球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。

感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

产品用途

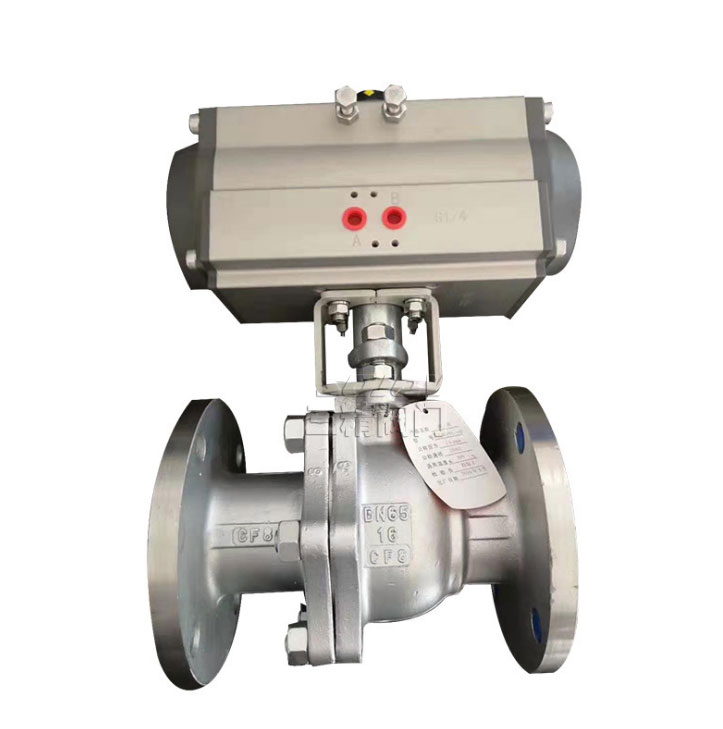

Q641F不锈钢气动球阀

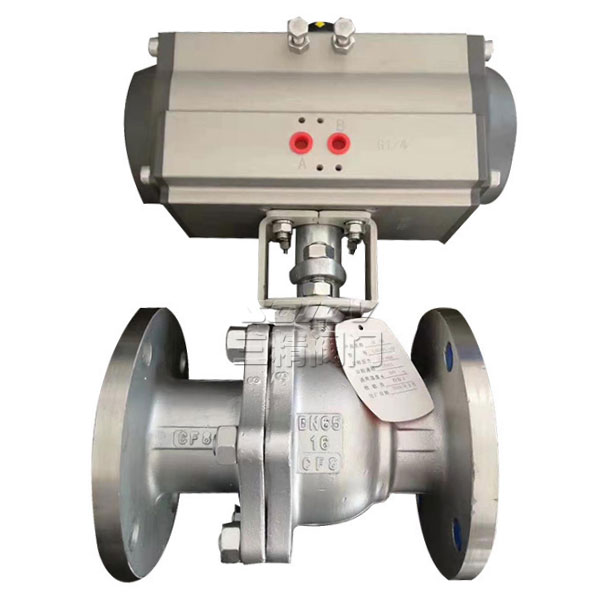

Q641F不锈钢气动球阀
