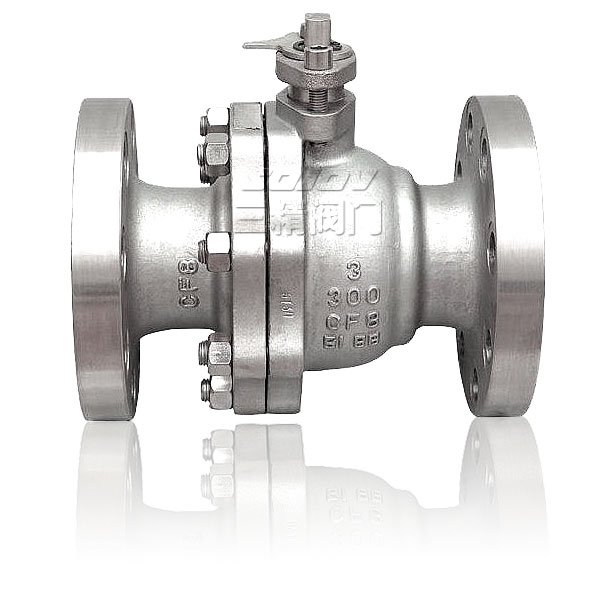

Q41F不锈钢美标球阀
  • Q41F不锈钢美标球阀
  • Q41F不锈钢美标球阀
  • Q41F不锈钢美标球阀
  • Q41F不锈钢美标球阀

Q41F不锈钢美标球阀

Q41F不锈钢美标球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。不锈钢美标球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。这种结构,一般用于中低压球阀。


下一个产品:Q941F不锈钢电动球阀
上一个产品:Q41F不锈钢球阀
分享到:

Q41F不锈钢美标球阀产品概述:

Q41F不锈钢美标球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。不锈钢美标球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。这种结构,一般用于中低压球阀。


Q41F不锈钢美标球阀产品特点

适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN 15-250 1/2"~10"


Q41F不锈钢美标球阀技术规范

设计依据

日标系列

美标系列

设计标准

BS5351

AP16D

ANSI B16.34

法兰连接结构长度

JIS B2002

AP16D

ANSI B16.10

结构长度(焊接)

-

AP16D

ANSI B16.10

连接法兰

JIS B2212 B2214

ANSI B16.5、B16.47

对焊端

-

ANSI B16.25

试验和检验

JIS B2003

AP16D

AP1598

试验压力


试验压力(MPa)

磅级(Class)

壳体试验

密封试验

150

3.0

2.2

300

7.6

5.6

600

15.0

11.0

10K

2.4

1.5

20K

5.8

4.0

Q41F不锈钢美标球阀主要零件材料


名称

WCB类


CF8类

CF3类

CF8M类

CF3M类

阀体左体

A216-WCB

A315-CF8

A35-CF3

A351-CF8M

A351-CF3M

球体

B2-B8

A105-1025

A182-F304L

A182-F304L

A132-F316

A182-F316L

B8以上

A216-WCB

A351-CF8M

A351-CF3

A351-CF8M

A351-CF3M

阀杆

A182-F6a

A182-F304

A182-F304L

A182-F336

A182-F316L

阀座

PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion

阀座支承圈

A105-1025

A182-F304

A182-F304L

A182-F316

A182-F316L

弹簧


3yc-7/17-49H

O形圈

NBR

氟橡胶

螺柱

A193-B7

A193-B8

螺母

A194-2H

A194-8

Q41F不锈钢美标球阀主要外形及连接尺寸表

公称
压力

公称
通径

d

L

D

D1

D2

b

f

Z-Φd

H

W

Class
150

1/2"

13

108

89

60.5

35

11.5

1.6

4-16

79

135

3/4"

19

117

98

70

43

11.5

1.6

4-16

84

135

1"

25

127

108

79.5

51

12

1.6

4-16

95

170

1-1/4"

32

140

117

89

64

13

1.6

4-16

103

170

1-1/2"

38

165

127

98.5

73

15

1.6

4-16

111

200

2"

51

178

152

120.5

92

16

1.6

4-19

120

200

2-1/2"

64

190

178

139.5

105

18

1.6

4-19

153

300

3"

76

203

190

152.5

127

19

1.6

4-19

163

300

4"

102

229

229

190.5

157

24

1.6

8-19

182

400

5"

127

356

254

216

186

24

1.6

8-22

260

500

6"

152

394

279

241.5

216

26

1.6

8-22

280

800

8"

203

457

343

298.5

270

29

1.6

8-22

-

1100

Class
300

1/2"

13

140

95

66.5

35

15

1.6

4-16

79

135

3/4"

19

152

117

82.5

43

16

1.6

4-19

84

135

1"

25

165

124

89

51

18

1.6

4-19

95

170

1-1/4"

32

178

133

98.5

64

19

1.6

4-19

103

170

1-1/2"

38

190

156

114.5

73

21

1.6

4-22

111

200

2"

51

216

165

127

92

23

1.6

4-22

120

200

2-1/2"

64

241

190

149

105

26

1.6

8-19

153

300

3"

76

283

210

168.5

127

29

1.6

8-22

163

300

4"

102

305

254

200

157

32

1.6

8-22

182

400

5"

127

381

279

235

186

35

1.6

8-22

260

500

6"

152

403

318

270

216

37

1.6

12-22

280

800

8"

203

502

381

330

270

42

1.6

12-25

-

1100

日标球阀主要外形及连接尺寸表


公称
压力

公称
通径


d

L

D

D1

D2

b

f

Z-Φd

H

W

JIS10K

15


15

108

95

70

52

12

1

4-15

79

135

20


20

117

100

75

58

14

1

4-15

84

135

25


25

127

125

90

70

14

1

4-19

95

170

32


32

140

135

100

80

16

2

4-19

103

170

40


38

165

140

105

85

16

2

4-19

111

200

50


50

178

155

120

100

16

2

4-19

120

200

65


64

190

175

140

120

18

2

4-19

153

300

80


76

203

185

150

130

18

2

8-19

163

300

100


100

229

210

175

155

18

2

8-19

182

400

125


125

356

250

210

185

20

2

8-23

260

500

150


150

394

280

240

215

22

2

8-23

280

800

200


200

457

330

290

265

22

2

12-23

-

1100

JIS20K

15


15

140

95

70

52

14

1

4-15

79

135

20


20

152

100

75

58

16

1

4-15

84

135

25


25

165

125

90

70

16

1

4-19

95

170

32


32

178

135

100

80

18

2

4-19

103

170

40


38

190

140

105

85

18

2

4-19

111

200

50


50

216

155

120

100

18

2

8-19

120

200

65


64

241

175

140

120

20

2

8-19

153

300

80


76

283

200

160

135

22

2

8-23

163

300

100


100

305

225

185

160

24

2

8-23

182

400

125


125

381

270

225

195

26

2

8-25

260

500

150


150

403

305

260

230

28

2

12-25

280

800

200


200

502

350

305

275

30

2

12-25

-

1100
