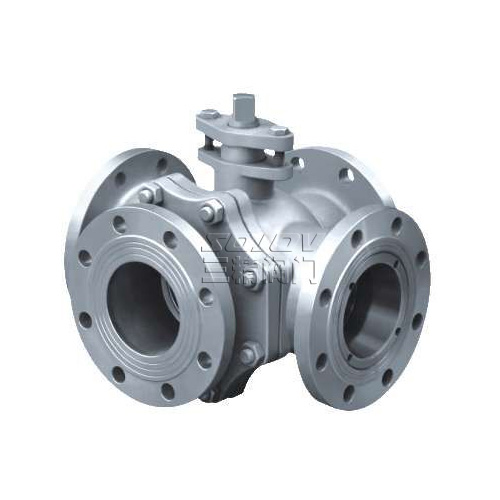

Q46F不锈钢四通球阀
Q46F不锈钢四通球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90°时，能使相近的两个通道实现两两相同。本阀门系列可配置多种驱动装置。
Q46F不锈钢四通球阀用途
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长： 阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE， 能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
Q46F不锈钢四通球阀执行标准
I 设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3 法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
Q46F不锈钢四通球阀结构特点：
四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90°时，能使相近的两个通道实现两两相同。本阀门系列可配置多种驱动装置。
Q46F不锈钢四通球阀介质流向原理
“LL&＃39;’型四通球阀只需操作板手或执行器将球体转动90’，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
Q46F不锈钢四通球阀性能规范
|
公称压力 |
常温 |
壳体试 |
气密封 |
高压密封 |
|
1．6 |
1．6 |
2．4 |
0．6 |
1．76 |
|
2．5 |
2．5 |
3．8 |
0．6 |
2．75 |
|
4．0 |
4．0 |
6．0 |
0．6 |
4．4 |
|
C1aSSl50 |
2．0 |
3．0 |
0．6 |
2．2 |
|
壳体材料 |
阀座材料 |
适用温度 |
适用介质 |
|
碳钢C型 |
聚四氟乙烯 |
≤150℃ |
水＼蒸汽 |
|
对位聚苯 |
≤300℃ |
油晶等 |
|
|
铬镍钛钢 |
聚四氟乙烯 |
≤150℃ |
|
|
对位聚苯 |
≤200℃ |
|
|
|
铬镍钼 |
聚四氟乙烯 |
≤150℃ |
|
|
对位聚苯 |
≤200℃ |
