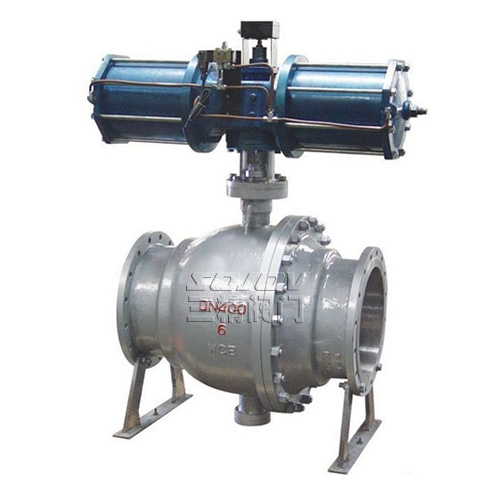

Q641F不锈钢美标气动球阀

Q641F-150LB不锈钢美标气动球阀是由双作用（或单作用）气动执行机构和美标阀体组成，根据客户的不同需求，选配附件，如手轮，电磁换向阀（ASCO电磁阀、亚德客电磁阀、4M310电磁阀等）空气过滤减压阀、阀位反馈（限位开关）、阀门定位器（YT-1000R阀门定位器、西门子阀门定位器）

下一个产品：Q41H不锈钢高压球阀

上一个产品：Q941F不锈钢美标电动球阀

分享到：

三精阀门 Q641F不锈钢美标气动球阀可定制

Q641F不锈钢美标气动球阀概述

美标气动球阀，是由双作用（或单作用）气动执行机构和美标阀体组成，根据客户的不同需求，选配附件，如手轮，电磁换向阀（ASCO电磁阀、亚德客电磁阀、4M310电磁阀等）空气过滤减压阀、阀位反馈（限位开关）、阀门定位器（YT-1000R阀门定位器、西门子阀门定位器）。根据客户提供的阀门的压力、口径、介质、介质的温度等一系列参数，来确认具体的球阀的选型，包含阀体的材质，阀门的密封件等。美标气动球阀连接方式有：法兰连接、螺纹连接、焊接等。
气动美标球阀广泛应用于石油、化工、发电、造纸等各部门，以及人们日常生活中。

Q641F不锈钢美标气动球阀技术参数

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200
公称通径(in)	1/2	3/4	1	1-1/4	1-1/2	2	1-1/2	3	4	5	6	8
设计依据	API、ANS标准
设计标准	API6D、ANSI B16.34
结构长度	API6D、ANSI B16.10
连接法兰	API6D、ANSI B16.10
连接法兰尺寸	ANSI B16.5
试验和检验	API6D、API598

Q641F不锈钢美标气动球阀执行机构技术参数

执行器型号	AT、AW系列单、双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

Q641F不锈钢美标气动球阀结构尺寸

公称通径		外形尺寸				连接法兰尺寸
mm	in	L	L1	L2	~H	D	D1	D2	C	f	n-Φd
15	1/2	108	141	71	204	89	60.5	35	10	1.6	4-Φ15
20	3/4	117	141	71	209	99	69.9	43	10.5	1.6	4-Φ15
25	1	127	159	83	214	108	79.2	51	11.5	1.6	4-Φ15
32	1-1/4	140	211	95	257	117	88.9	64	13	1.6	4-Φ15
40	1-1/2	165	248	107	274	127	98.6	73	14.5	1.6	4-Φ15
50	2	178	248	107	290	152	120.7	92	16	1.6	4-Φ19
65	2-1/2	190	269	123	310	178	139.7	105	18	1.6	4-Φ19
80	3	203	269	123	346	191	152.47	127	19.5	1.6	4-Φ19
100	4	229	345	152	378	229	190.5	157	24	1.6	8-Φ19
125	5	356	409	172	425	254	215.9	186	24	1.6	8-Φ19
150	6	394	550	215	468	279	241.3	216	25.5	1.6	8-Φ22
200	8	457	633	262	583	343	298.5	270	28.5	1.6	8-Φ22
