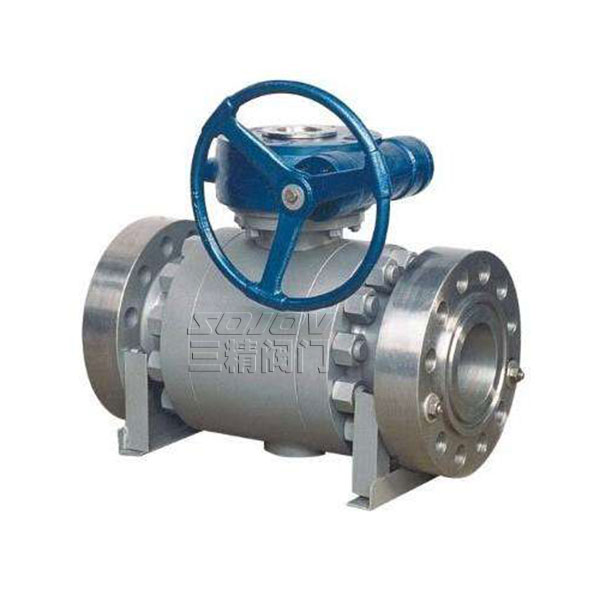

Q41H不锈钢高压球阀
Q41H不锈钢高压球阀流体阻力小,全通径的球阀基本没有流阻。结构简单、体积小、重量轻。紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。




Q41H不锈钢高压球阀概述:
(1)、不锈钢高压球阀采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。
(2)、不锈钢高压球阀根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
(3)、不锈钢高压球阀采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。压力:1.6-MPa-32.0MPa
Q41H不锈钢高压球阀主要外形尺寸和连接尺寸:
|
				 公称通径  |

				 尺寸(mm)  |
		|||
|
				 L  |

				 H  |

				 D  |

				 D1  |
		|
|
				 10  |

				 90  |

				 76  |

				 32  |

				 3/8  |

|
				 15  |

				 90  |

				 76  |

				 32  |

				 1/2  |

|
				 20  |

				 100  |

				 81  |

				 38  |

				 3/4  |

|
				 25  |

				 115  |

				 92  |

				 45  |

				 1  |

|
				 32  |

				 130  |

				 114  |

				 55  |

				 11/4  |

|
				 40  |

				 150  |

				 125  |

				 65  |

				 11/2  |

|
				 50  |

				 170  |

				 144  |

				 75  |

				 2  |

|
				 注:对焊和承插式结构长度与内螺纹式长度相同  |
		||||
主要外表尺寸和连接尺寸:
|
				 公称通径  |

				 尺寸(mm)  |
		|||||||||||||||
|
				 L  |

				 d1  |

				 L1  |

				 D  |

				 D1  |

				 D2  |

				 b  |

				 Z-Φd  |

				 H  |
		||||||||
|
				 mm  |

				 in  |

				 全通径FP  |

				 缩径RP  |

				 全通径FP  |

				 缩径RP  |

				 全通径FP  |

				 缩径RP  |

				 QA41  |

				 QA341  |

				 QA641  |

				 QA941  |
		|||||
|
				 15  |

				 1/2″  |

				 130  |

				 -  |

				 15  |

				 -  |

				 -  |

				 -  |

				 95  |

				 65  |

				 45  |

				 14  |

				 4-14  |

				 62  |

				 -  |

				 200  |

				 -  |

|
				 20  |

				 3/4″  |

				 140  |

				 -  |

				 20  |

				 -  |

				 -  |

				 -  |

				 105  |

				 75  |

				 55  |

				 14  |

				 4-14  |

				 68  |

				 -  |

				 204  |

				 -  |

|
				 25  |

				 1″  |

				 150  |

				 -  |

				 25  |

				 -  |

				 -  |

				 -  |

				 115  |

				 85  |

				 65  |

				 14  |

				 4-14  |

				 75  |

				 -  |

				 215  |

				 360  |

|
				 32  |

				 11/4″  |

				 165  |

				 -  |

				 32  |

				 -  |

				 -  |

				 -  |

				 135  |

				 100  |

				 78  |

				 16  |

				 4-14  |

				 85  |

				 -  |

				 240  |

				 390  |

|
				 40  |

				 11/2″  |

				 182  |

				 -  |

				 40  |


  |

				 -  |

				 -  |

				 145  |

				 110  |

				 85  |

				 16  |

				 4-18  |

				 95  |

				 -  |

				 264  |

				 395  |

|
				 50  |

				 2″  |

				 200  |

				 -  |

				 50  |

				 -  |

				 -  |

				 -  |

				 160  |

				 125  |

				 100  |

				 16  |

				 4-18  |

				 110  |

				 -  |

				 360  |

				 472  |

|
				 65  |

				 21/2″  |

				 220  |

				 -  |

				 65  |

				 -  |

				 -  |

				 -  |

				 180  |

				 145  |

				 120  |

				 18  |

				 4-18  |

				 130  |

				 -  |

				 379  |

				 530  |

|
				 80  |

				 3″  |

				 250  |

				 283  |

				 80  |

				 65  |

				 -  |

				 -  |

				 195  |

				 160  |

				 135  |

				 20  |

				 4-18  |

				 155  |

				 -  |

				 452  |

				 580  |

|
				 100  |

				 4″  |

				 280  |

				 305  |

				 100  |

				 80  |

				 -  |

				 -  |

				 215  |

				 180  |

				 155  |

				 20  |

				 8-18  |

				 180  |

				 320  |

				 479  |

				 630  |

|
				 125  |

				 5″  |

				 320  |

				 381  |

				 125  |

				 100  |

				 -  |

				 -  |

				 245  |

				 210  |

				 185  |

				 22  |

				 8-18  |

				 250  |

				 380  |

				 646  |

				 710  |

|
				 150  |

				 6″  |

				 360  |

				 403  |

				 150  |

				 125  |

				 -  |

				 -  |

				 280  |

				 240  |

				 210  |

				 24  |

				 8-23  |

				 275  |

				 400  |

				 666  |

				 670  |

|
				 200  |

				 8″  |

				 400  |

				 419  |

				 200  |

				 150  |

				 -  |

				 -  |

				 335  |

				 295  |

				 265  |

				 26  |

				 12-23  |

				 330  |

				 450  |

				 615  |

				 825  |

购买本公司不锈钢高压球阀请按以下指示进行安装:
(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
