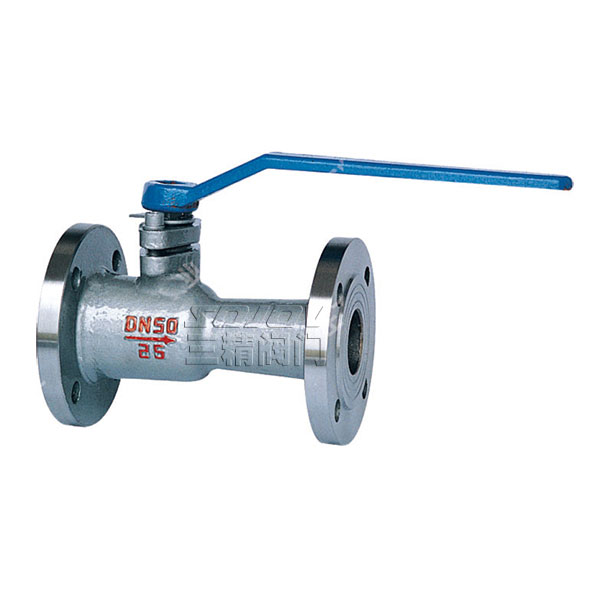

Q41F不锈钢浮动球阀
1、 流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
产品介绍
|
球阀型号：Q41F |
球阀 通径：150MM-250MM |
球阀使用压力：1.6MPA -10.0MPA |
|
球阀 连接方式：法兰连接 |
球阀 操作操作操作方式：手动 |
球阀主要功能：起开关作用 |
|
球阀使用介质：水.油品.蒸汽 |
球阀材质：铸钢.不锈钢 |
球阀标准：机械部标准或定做非标 |
铸钢球阀应用规范：1、设计制造造GB12235-892、结构长度按GB12221-893、法兰尺寸按JB/T79-94阀门检查和试验按APID.598
主要零件材料
|
序号 No. |
材料标准
|
材料牌号 |
序号 No. |
材料标准 | 材料牌号 | ||||||
| 碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||
| 零件名称 | GB | ASTM | GB | ASTM | 零件名称 | GB | ASTM | GB | ASTM | ||
| 01 | 阀体 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
10 | 阀座密封圈 | 石墨 | |||
| 02 | 阀盖 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
11 | 阀杆 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
| 03 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 12 | 止推轴承 | 金属夹PTEE | |||
| 04 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 13 | 阀杆填料 | 石墨 | |||
| 05 | 垫圈 | 金属夹石墨 | 14 | 填料压环 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
|||
| 06 | 球体 | 2Cr13渗氮 | A276-410渗氮 |
1Cr18Ni9Ti 1Cr18Ni12Mo2T 渗氮 |
F304/F316/ F304L/F316L 渗氮 |
15 | 填料压盖 | WCB | A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
| 07 | 阀座 | 2Cr13渗氮 | A276-410渗氮 |
1Cr18Ni9Ti 1Cr18Ni12Mo2T 渗氮 |
F304/F316/ F304L/F316L 渗氮 |
16 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 08 | 阀座支承圈 | 2Cr13 | A276-410 |
1Cr18Ni9Ti 1Cr18Ni12Mo2T |
F304/F316/ F304L/F316L |
17 | 定位板 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | 304 |
| 09 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | ||||||
PN1.6MPa主要连接尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 80 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
PN2.5MPa主要连接尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN4.0MPa主要连接尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN6.4MPa主要连接尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
PN10.0MPa主要连接尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
