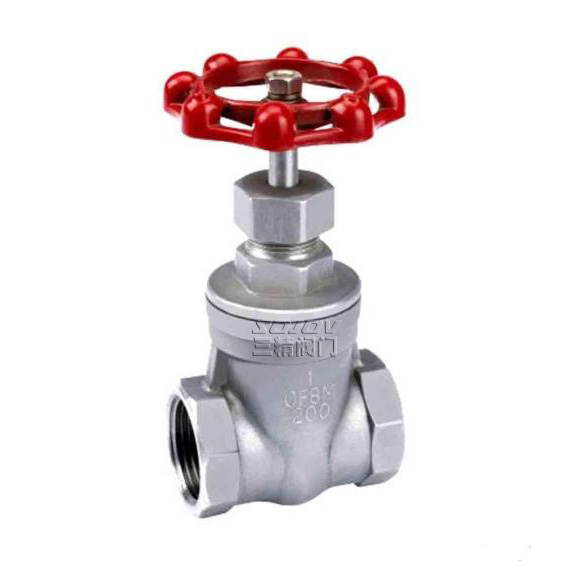

Z11W螺纹不锈钢闸阀
品牌：三精阀门
型号：Z11W-16P
公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999
Z11W-16P螺纹不锈钢闸阀介绍
不锈钢丝口闸阀应用规范 公称压力:1.6、2.5MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G)Z11W-16P螺纹不锈钢闸阀应用规范
公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999
Z11W-16P螺纹不锈钢闸阀件材料
|
序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
闸板 |
不锈钢CF8M/CF8 |
|
3 |
阀杆 |
不锈钢SS316/304 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推垫片 |
不锈钢SS304 |
|
7 |
阀杆架 |
不锈钢SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
螺母 |
不锈钢SS304 |
|
10 |
填料压盖螺母 |
不锈钢SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铭牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢SS304 |
|
14 |
手轮螺母 |
不锈钢SS304 |
Z11W-16P螺纹不锈钢闸阀主要连接尺寸及重量
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
