J41W不锈钢截止阀
型号：J41W
公称通径：15MM-400MM
使用压力：1.6MPA -6.4MPA
连接方式：法兰连接
形式：手动
主要功能：起开关作用
使用介质：耐腐蚀介质
材质：不锈钢
标准：机械部标准或定做非标
下一个产品：J61W不锈钢焊接截止阀
上一个产品：J541W伞齿轮不锈钢截止阀

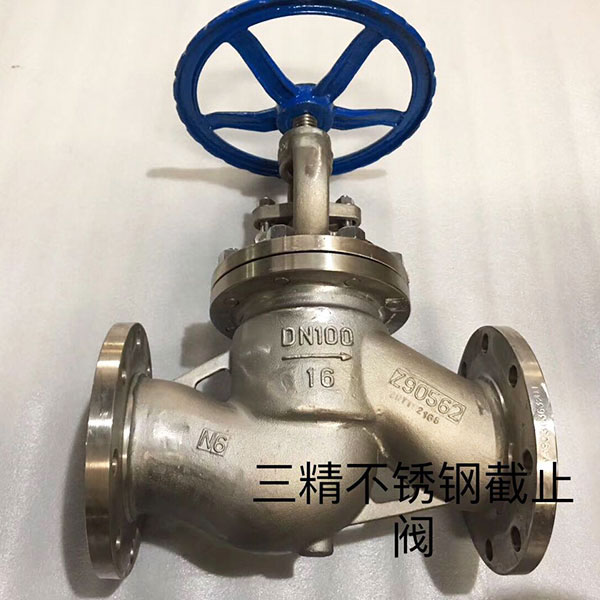

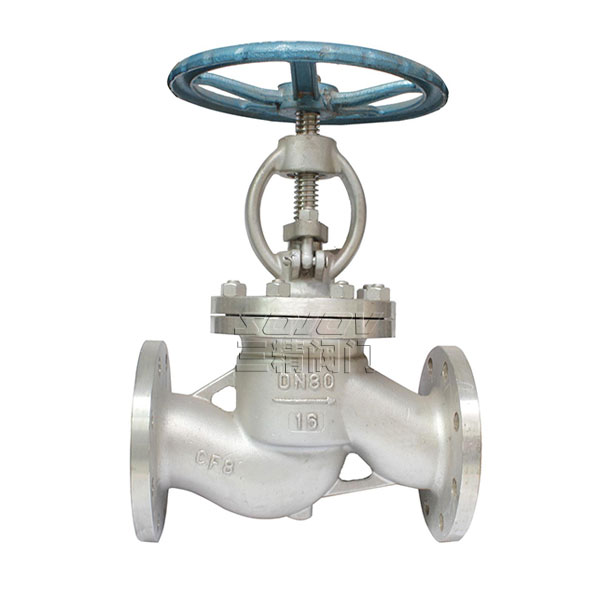

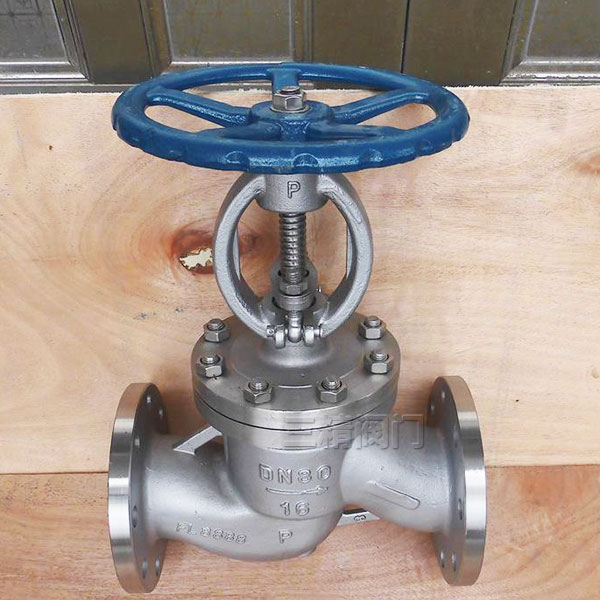

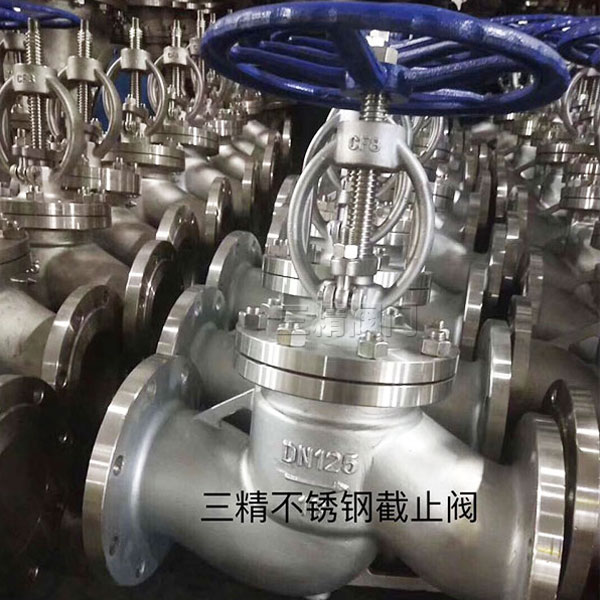

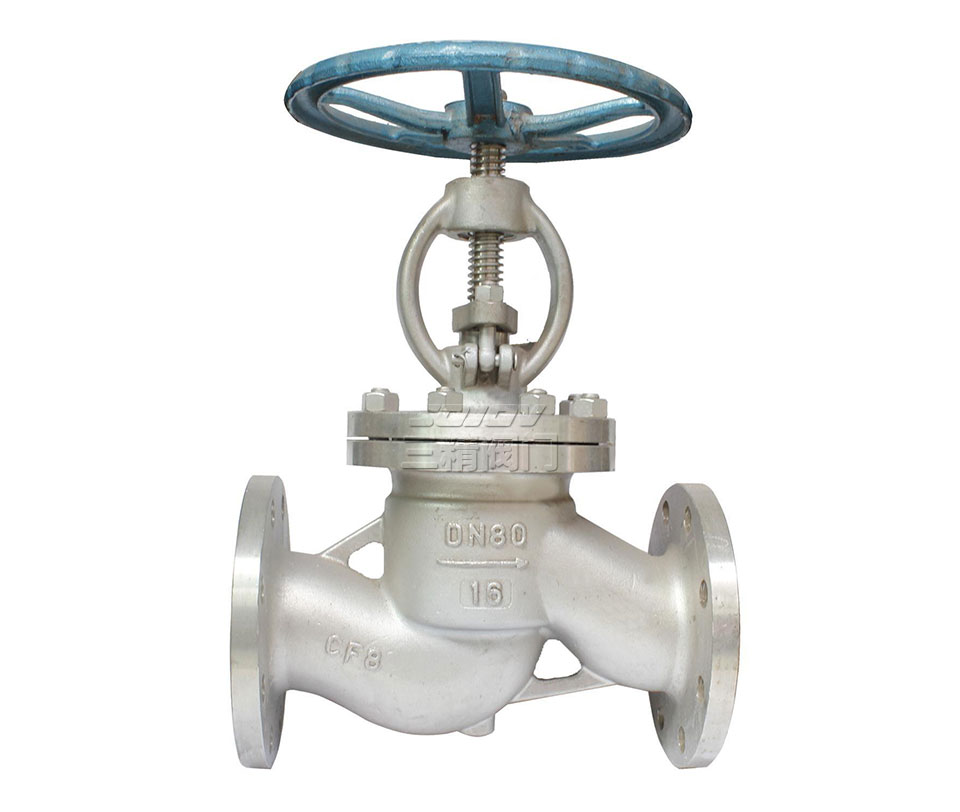

J41W不锈钢截止阀
|
不锈钢截止阀型号：J41W |
不锈钢截止阀公称通径：15MM-400MM |
不锈钢截止阀使用压力：1.6MPA -6.4MPA |
|
不锈钢截止阀连接方式：法兰连接 |
不锈钢截止阀形式：手动 |
不锈钢截止阀主要功能：起开关作用 |
|
不锈钢截止阀使用介质：耐腐蚀介质 |
不锈钢截止阀材质：不锈钢 |
不锈钢截止阀标准：机械部标准或定做非标 |
不锈钢截止阀应用规范:
设计制造按GB12235-89 结构长度按GB12221-89 法兰尺寸按JB/G79-94 阀门检查和试验按GB13927
J41W不锈钢截止阀性能规范
|
型号
|
公称压力
|
试验压力
|
工作温度(℃)
|
适用介质
|
||
|
强度(水)(Mpa)
|
密封(水)空气(Mpa)
|
低压密封空气(Mpa)
|
||||
|
J41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRIC ACID
|
|
J41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸类
|
|
ACETIC ACID
|
||||||
|
醋酸类
|
||||||
|
NITRIV ACID
|
||||||
|
硝酸类
|
||||||
|
J41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETIC ACID
|
|
J41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
J41W不锈钢截止阀主要零件材质
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
|
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
阀瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
阀杆
|
ZG1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨
|
|
垫片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
压盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
截止阀订货主要事项：
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时截止阀阀体材质转动方式（手柄/蜗轮）内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
