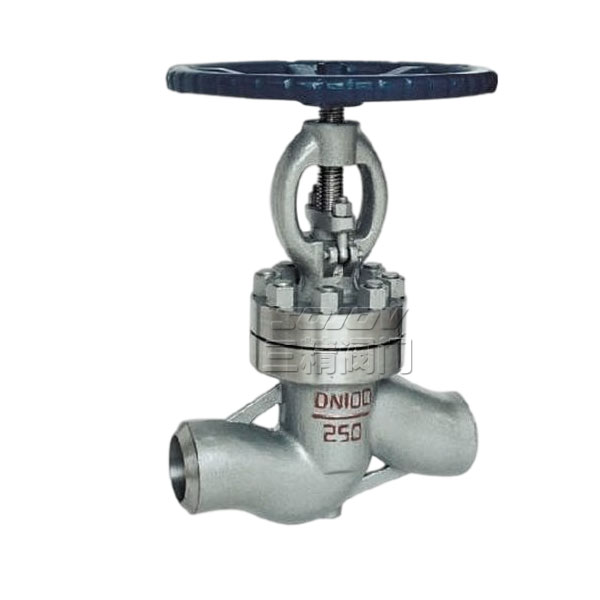

J61W不锈钢焊接截止阀

J61W不锈钢焊接截止阀

J61W不锈钢焊接截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。

下一个产品：BJ41W不锈钢保温截止阀

上一个产品：J41W不锈钢截止阀

分享到：

三精阀门

J61W不锈钢焊接截止阀可定制

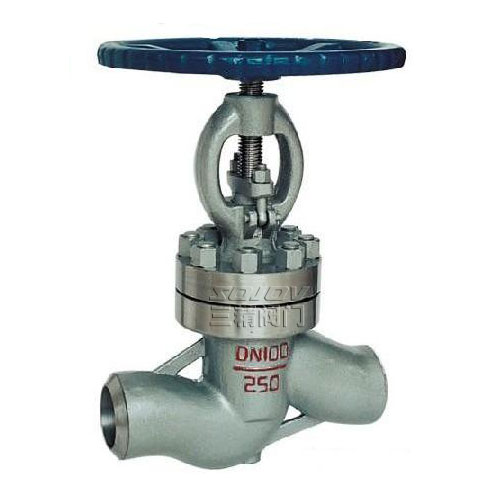

J61W不锈钢焊接截止阀

J61W不锈钢焊接截止阀概述

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。

J61W不锈钢焊接截止阀性能规范

阀体材料		公称压力(MPa)	工作温度(℃)	适用介质
碳钢		10.0	≤425	水、油品、蒸汽
不锈钢	P	10.0	≤200
	R
铬钼钢		10.0	≤550	油品、蒸汽

J61W不锈钢焊接截止阀规格主要尺寸

公称压力 PN	公称通径 DN	主要连接尺寸									Z43外形尺寸
公称压力 PN	公称通径 DN	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
1.6MPa	15	130	95	65	45	-	14	2	-	4-14	119	75
20	150	105	75	55	-	14	2	-	4-14	120	75	75
25	160	115	85	65	-	14	2	-	4-14	126	75	75
32	180	135	100	78	-	15	2	-	4-18	160	120	120
40	200	146	110	85	-	16	2	-	4-18	168	120	120
50	230	160	125	100	-	16	3	-	4-18	194	160	160
65	290	180	145	120	-	18	3	-	4-18	-	-	-
80	310	195	160	135	-	20	3	-	8-18	-	-	-
100	350	215	180	155	-	20	3	-	8-18	-	-	-
125	400	245	210	185	-	22	3	-	8-18	-	-	-
150	480	280	240	210	-	24	3	-	8-23	-	-	-
2.5MPa	15	130	95	65	45	-	16	2	-	4-14	230	120
	20	150	105	75	55	-	16	2	-	4-14	275	140
	25	160	115	85	65	-	16	2	-	4-14	295	160
	32	180	135	100	78	-	18	2	-	4-18	335	160
	40	200	145	110	85	-	18	3	-	4-18	380	200
	50	230	160	125	100	-	20	3	-	4-18	398	240
	65	290	180	145	120	-	22	3	-	8-18	433	280
	80	310	195	160	135	-	22	3	-	8-18	468	320
	100	350	230	190	160	-	24	3	-	8-23	520	360
	125	400	270	220	188	-	28	3	-	8-25	556	400
	150	480	300	250	218	-	30	3	-	8-25	674	400
	200	600	360	310	278	-	34	3	-	12-25	806	450
	250	650	425	370	332	-	36	3	-	12-30	880	550
	300	750	485	430	390	-	40	4	-	16-34	995	800

产品用途

J61W不锈钢焊接截止阀
