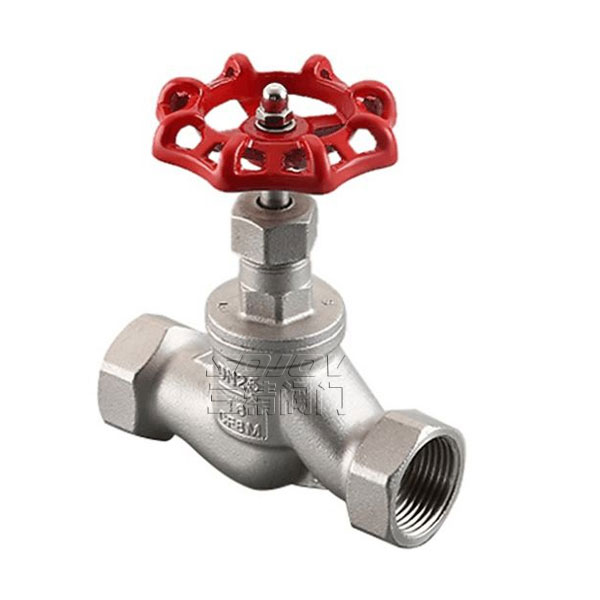

J11W螺纹不锈钢截止阀
J11W螺纹不锈钢截止阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
下一个产品：Q41F不锈钢球阀
上一个产品：J941W电动不锈钢截止阀
J11W螺纹不锈钢截止阀概述
|
内螺纹截止阀型号：J11W |
内螺纹截止阀公称通径：15MM-50MM |
内螺纹截止阀使用压力：1.6MPA -4.0MPA |
|
内螺纹截止阀连接方式：螺纹连接 |
内螺纹截止阀 形式：手动 |
内螺纹截止阀 主要功能：起开关作用 |
|
内螺纹截止阀 使用介质：耐腐蚀介质 |
内螺纹截止阀 材质：不锈钢 |
内螺纹截止阀标准：机械部标准或定做非标 |
J11W螺纹不锈钢截止阀主要性能规范
| 型号 | 公称压力 | 试验压力PS（Mpa） | 工作压力PN(Mpa) |
工作温度 (℃) |
适用介质 | |
| 壳体 | 密封 | |||||
|
J11W-16 J11W-16K |
1.6 | 2.5 | 1.76 | 1.6 | ≤100 |
油类 Oil |
| J11W-16P | 硝酸类腐蚀性介质 | |||||
| J11W-16R | ≤350 | 醋酸类腐蚀性介质 | ||||
| J11W-16Ni | 碱液、盐水、海水等 | |||||
J11W螺纹不锈钢截止阀主要外形尺寸和连接尺寸：
|
公称通径 DN(mm) |
管螺纹 | 尺 寸 (mm) | |||||
| L | D1 | S | H | H1 | D0 | ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
J11W螺纹不锈钢截止阀订货主要事项：
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时截止阀阀体材质转动方式（手柄/蜗轮）内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
