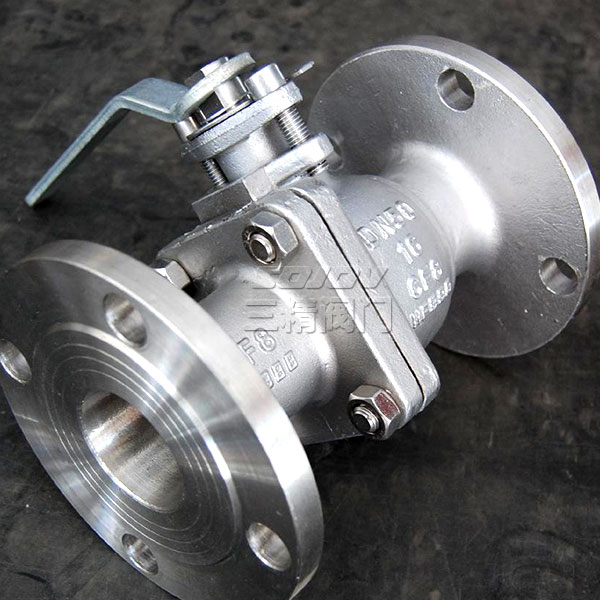

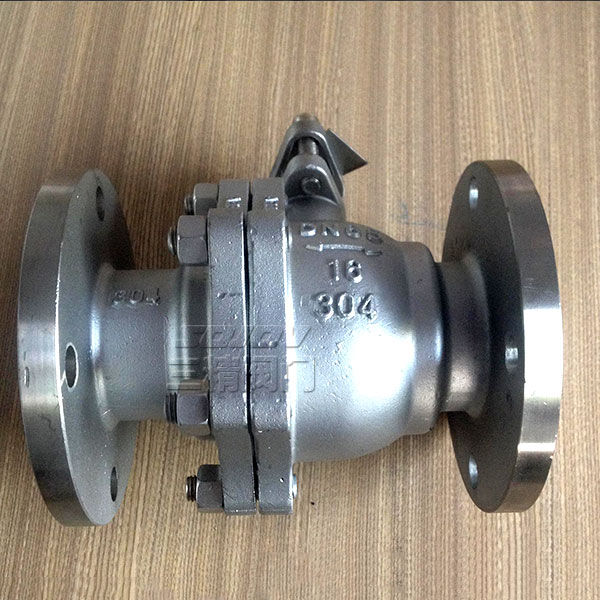

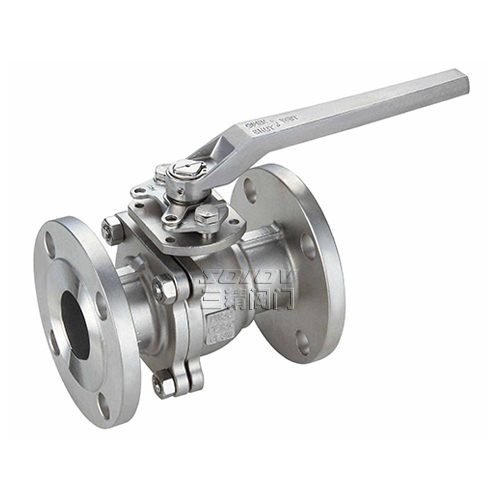

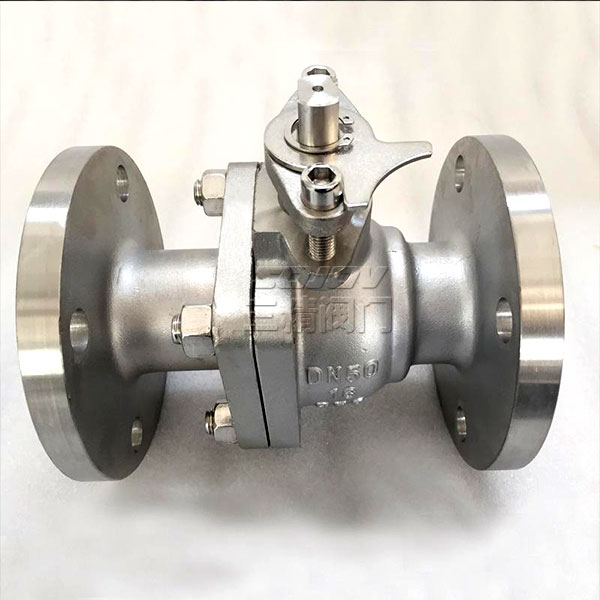

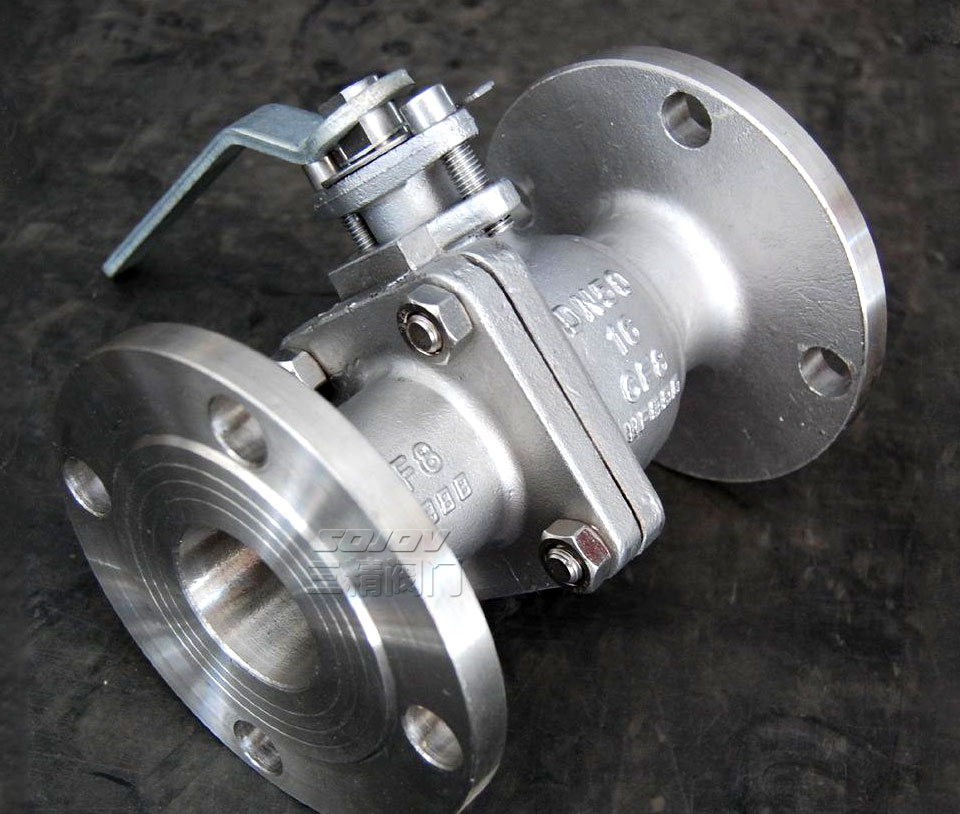

Q41F不锈钢球阀
  • Q41F不锈钢球阀
  • Q41F不锈钢球阀
  • Q41F不锈钢球阀
  • Q41F不锈钢球阀

Q41F不锈钢球阀

Q41F不锈钢球阀的工作原理是靠旋转阀门来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。


下一个产品:Q41F不锈钢美标球阀
分享到:

产品介绍

球阀型号:Q41F

球阀 通径:150MM-250MM

球阀使用压力:1.6MPA -10.0MPA

球阀 连接方式:法兰连接

球阀 操作操作操作方式:手动

球阀主要功能:起开关作用

球阀使用介质:水.油品.蒸汽

球阀材质:铸钢.不锈钢

球阀标准:机械部标准或定做非标

铸钢球阀应用规范:1、设计制造造GB12235-892、结构长度按GB12221-893、法兰尺寸按JB/T79-94阀门检查和试验按APID.598

主要零件材料

序号
No.
材料标准

材料牌号 序号
No.
材料标准 材料牌号
碳钢 不锈钢 碳钢 不锈钢
零件名称 GB ASTM GB ASTM 零件名称 GB ASTM GB ASTM
01 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
10 阀座密封圈 石墨
02 阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
11 阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
03 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 12 止推轴承 金属夹PTEE
04 螺母 45 A194-2H 0Cr18Ni A194-8M 13 阀杆填料 石墨
05 垫圈 金属夹石墨 14 填料压环 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
06 球体 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮
F304/F316/
F304L/F316L
渗氮
15 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
07 阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮
F304/F316/
F304L/F316L
渗氮
16 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
08 阀座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2T
F304/F316/
F304L/F316L
17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304
09 阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH

PN1.6MPa主要连接尺寸



公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 80 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

PN2.5MPa主要连接尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN4.0MPa主要连接尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN6.4MPa主要连接尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800

PN10.0MPa主要连接尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料,密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。

订货须知:

一、①铸钢球阀产品名称与型号②铸钢球阀口径③铸钢球阀是否带附件以便我们的为您正确选型④铸钢球阀的使用压力⑤铸钢球阀的使用介质的温度。

二、若已经由设计单位选定三精公司的铸钢球阀型号,请按铸钢球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。
