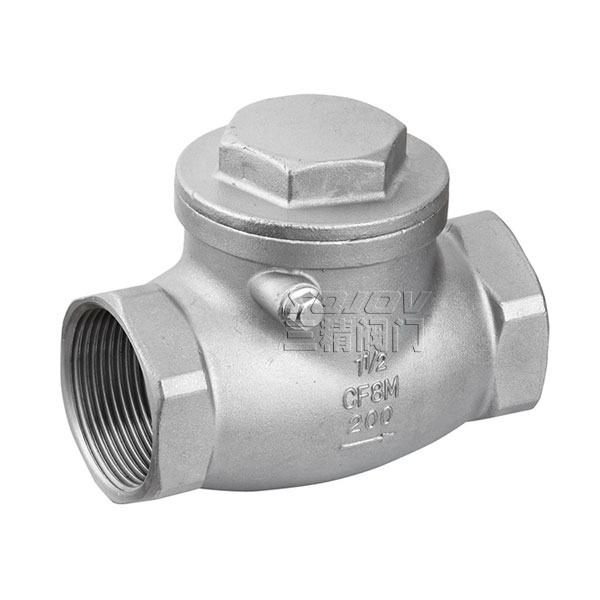

H14W不锈钢内螺纹旋启止回阀
H14W不锈钢内螺纹旋启止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故
下一个产品：H42W不锈钢底阀
上一个产品：HH44X不锈钢微阻缓闭止回
H14W不锈钢内螺纹旋启止回阀概述
H14W不锈钢内螺纹旋启止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故
H14W不锈钢内螺纹旋启止回阀执行标准
| 设计与制造 | 结构长度 | 压力-温度等级 | 连接法兰 | 试验与检验 |
| GB12236 | GB12221 |
GB9131 JB/T74 HG20604 |
JB/T74-94 GB9113 HG20592-20635 |
JB/T9092-1999 GB13927 |
H14W不锈钢内螺纹旋启止回阀压力试验
|
公称压力 PN(MPa) |
试验压力(MPa) | 适用温度(℃) | 适用介质 | ||||
| 强度试验 | 密封试验 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介质 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15.0 | 11.0 | - | ||||
| 16.0 | 24.0 | 17.6 | |||||
| 25.0 | 37.5 | 27.5 | |||||
H14W不锈钢内螺纹旋启止回阀主要零件材料及性能
| 零件名称 | 材料编号 | |||
| 阀 体 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 阀 盖 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 阀 瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 摇 杆 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 阀 座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 销 轴 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 密封环、垫片 | 包覆垫 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
H14W不锈钢内螺纹旋启止回阀主要技术尺寸
|
公称压力 PN(MPa) |
公称直径 DN(mm) |
主要外形尺寸及连接尺寸(mm) |
重量 (kg) |
|||||||
| L | D | D1 | D2 | b-f | z-d | D3 | H | |||
| 1.6 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4--14 | 140 | 130 | 14 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4--18 | 150 | 140 | 16 | |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4--18 | 160 | 150 | 18 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4--18 | 185 | 160 | 22 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4--18 | 215 | 177 | 26 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 235 | 187 | 33 | |
| 100 | 3540 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 202 | 39 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 227 | 57 | |
| 150 | 480 | 280 | 240 | 210 | 24--3 | 8-23 | 330 | 263 | 80 | |
| 200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | 385 | 293 | 95 | |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | 455 | 330 | 175 | |
| 300 | 750 | 460 | 410 | 375 | 30-4 | 12-25 | 515 | 382 | 260 | |
| 350 | 850 | 520 | 470 | 435 | 34--3 | 16-25 | 545 | 430 | 360 | |
| 400 | 950 | 580 | 525 | 485 | 36-4 | 16-30 | 600 | 480 | 496 | |
| 500 | 1150 | 705 | 650 | 608 | 44--4 | 20-34 | 730 | 560 | 588 | |
