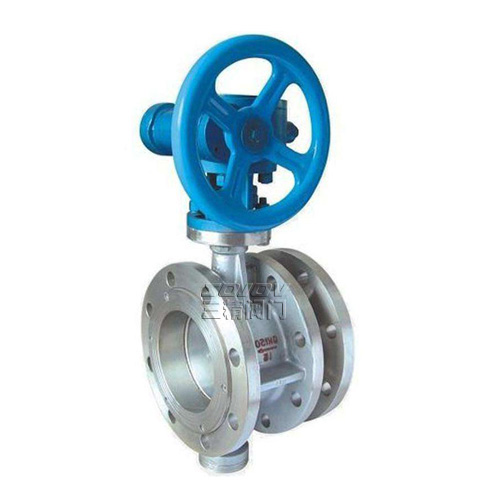

SD43W不锈钢伸缩蝶阀
  • SD43W不锈钢伸缩蝶阀
  • SD43W不锈钢伸缩蝶阀
  • SD43W不锈钢伸缩蝶阀
  • SD43W不锈钢伸缩蝶阀

SD43W不锈钢伸缩蝶阀

SD43W不锈钢伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。


分享到:

三精阀门

SD43W不锈钢伸缩蝶阀可定制

SD43W不锈钢伸缩蝶阀





SD43W不锈钢伸缩蝶阀介绍:

伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

SD43W不锈钢伸缩蝶阀应用范围:

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点,适用于耐高温、高压及耐腐蚀、抗磨损等行业。

SD43W不锈钢伸缩蝶阀结构特点:

1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2、伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠.

伸缩蝶阀分类

1、伸缩蝶阀按结构形式分类
(1)单偏心伸缩煤阀
(2)双偏心伸缩蝶阀
(3)三偏心伸缩跺阀
2、伸缩蝶阀按密封面材质分类
(1)软密封伸缩蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封伸缩蝶阀。密封副由金属硬质材料对金属硬质材料构成。
伸缩蝶阀标准规范:
设计制造标准:GB/T 12238-2008、JB/T 8527-1997
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

SD43W不锈钢伸缩蝶阀主要技术参数

 公称通经DN(mm)
50~2000
50~1600
 公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
       适用温度
软密封
X:-40℃~90℃;XF:-20℃~200℃
硬密封
碳钢:-29℃~425℃不锈钢-40℃~650℃
                  适用介质
水、空气、天然气、油品及弱腐蚀性流体
                   泄漏率
符合GB/T13927-92标准
                  驱动方式
蜗轮传动、电动、气动、液动

主要零部件材料

零件名称
材料
阀体
WCB、QT450-10、不锈钢
蝶板
WCB、QT450-10、不锈钢
阀轴
2Cr13不锈钢
密封圈
橡胶
填料
柔性石墨

采用标准

制造标准
JB/T8527-97、GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
检验标准
GB/T 13927-92

主要外形连接尺寸

规格
D
D1
D2
Lmax
Lmin
H1
H2
N-Фd
100
220
180
156
216
174
110
170
8-Ф18
125
250
210
184
232
186
123
182
8-Ф18
150
285
240
211
239
194
140
210
8-Ф22
200
340
295
266
264
214
170
238
8-Ф22
250
395
350
319
296
235
195
270
12-Ф22
300
445
400
370
300
250
222
300
12-Ф22
350
505
460
429
320
270
252
330
16-Ф22
400
565
515
480
332
282
285
368
16-Ф26
450
615
565
530
355
305
310
402
20-Ф26
500
670
620
582
365
315
337
438
20-Ф30
600
780
725
682
420
340
393
490
24-Ф30
700
895
840
794
446
396
450
558
24-Ф33
800
1015
950
901
476
426
515
625
28-Ф33
900
1115
1050
1001
506
456
560
685
28-Ф33
1000
1230
1160
1112
516
466
610
750
28-Ф36
1200
1455
1380
1328
560
510
725
880
32-Ф39
1400
1675
1590
1530
590
540
840
987
36-Ф42
1600
1915
1820
1750
630
585
960
1158
40-Ф48
1800
2115
2020
1950
680
630
1060
1258
44-Ф48
2000
2325
2230
2150
730
680
1165
1365
48-Ф48

产品用途



SD43W不锈钢伸缩蝶阀
