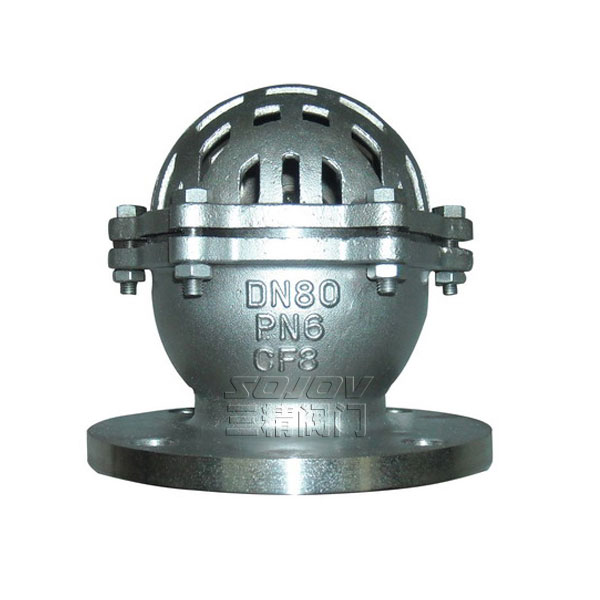

H42W不锈钢底阀
品牌：三精阀门
型号：H42X
公称通径：50MM-600MM
使用压力：0.25MPA-2.5MPA
连接方式：法兰连接
形式：自动
主要功能：防止介质回流
使用介质：水系统
材质：铸铁 铸钢 不锈钢
底阀标准：机械部标准或定做非标
H42W不锈钢底阀概述
|
底阀 型号：H42X |
底阀 公称通径：50MM-600MM |
底阀 使用压力：0.25MPA-2.5MPA |
|
底阀连接方式：法兰连接 |
底阀形式：自动 |
底阀 主要功能：防止介质回流 |
|
底阀 使用介质：水系统 |
底阀 材质：铸铁 铸钢 不锈钢 |
底阀标准：机械部标准或定做非标 |
该阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
H42W不锈钢底阀结构与原理
本阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用
H42W不锈钢底阀性能规范
公称压力：PN0.25MPa 公称通径：DN15～DN350 适用介质：水、油、及非腐蚀性介质 适用温度：≤50 o C主要部件材料：灰铸铁、丁腈橡胶 执行标准：Q/12 NJ3583-2001 试验标准：GB/T13927-1992
H42W不锈钢底阀主要外形尺寸
|
型号 |
公称通径 |
H |
D |
D1 |
D2 |
Z-d |
适用介质 |
适用温度 |
|
H42X |
32 |
105 |
120 |
90 |
70 |
4-φ14 |
水、油、液体 |
不锈钢 |
|
40 |
110 |
130 |
100 |
80 |
4-φ14 |
|||
|
50 |
125 |
140 |
110 |
90 |
4-φ14 |
|||
|
65 |
150 |
160 |
130 |
110 |
4-φ14 |
|||
|
80 |
175 |
185 |
150 |
128 |
4-φ18 |
|||
|
100 |
190 |
205 |
170 |
148 |
4-φ18 |
|||
|
125 |
240 |
235 |
200 |
178 |
8-φ18 |
|||
|
150 |
280 |
260 |
225 |
202 |
8-φ18 |
|||
|
200 |
360 |
315 |
280 |
258 |
8-φ18 |
三精阀门公司订货须知
一、①底阀产品名称与型号②底阀口径③底阀是否带附件以便我们的为您正确选型④底阀的使用压力⑤底阀的使用介质的温度。
二、若已经由设计单位选定三精公司的底阀型号，请按底阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
