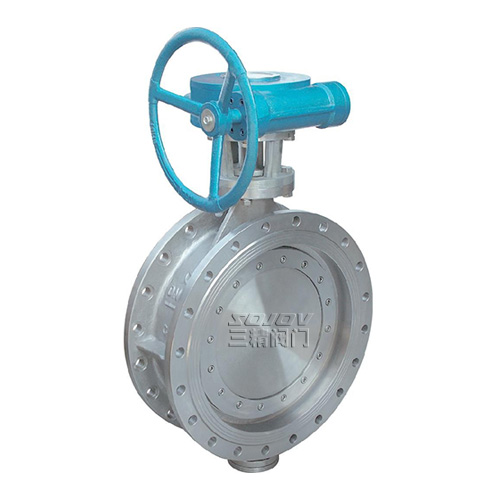

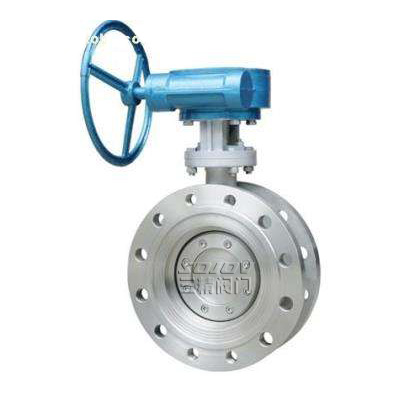

D343W不锈钢法兰式蝶阀

D343W不锈钢硬密封法兰蝶阀系列是一种长寿命，节能型蝶阀。结构采用三维偏心原理设计，弹性密封和软硬多层密封兼容新的加工工艺，使蝶阀在运行过程中减小扭矩力，达到节省劳动力和节能的功能。

下一个产品：D673W气动对夹不锈钢蝶阀

上一个产品：H42W不锈钢底阀

分享到：

三精阀门

D343W不锈钢法兰式蝶阀可定制

D343W不锈钢法兰式蝶阀

D343W不锈钢硬密封法兰蝶阀概述

D343W不锈钢硬密封法兰蝶阀系列是一种长寿命，节能型蝶阀。结构采用三维偏心原理设计，弹性密封和软硬多层密封兼容新的加工工艺，使蝶阀在运行过程中减小扭矩力，达到节省劳动力和节能的功能。从而确保整体耐腐蚀性，耐高温性和抗损坏性。适用于食品，医药，石油化工，发电厂，钢铁厂，工业环境水处理和高层建筑，用于调节流量和拦截流体的给排水管道。

D343W不锈钢硬密封法兰蝶阀功能

1、D343W不锈钢硬密封法兰蝶阀结构独特，体积小，重量轻，操作灵活，省力，方便;

2、密封可靠，可实现空气密封无泄漏;

3、流量特性往往是线性调整的最佳选择;

4、采用三偏心原理，使密封面损坏近似为零，延长阀门的使用寿命; r \\ n

5、广泛的应用。

如：可用于水，蒸汽，油，空气，气体等介质;

6，适用于6.4MPa以下的不同温度和压力水平，耐腐蚀性和其他介质管道。

D343W不锈钢硬密封法兰蝶阀主要连接和尺寸

公称通径 DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考重量Dt343H
公称通径 DN		结构长度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	长	H	H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000
