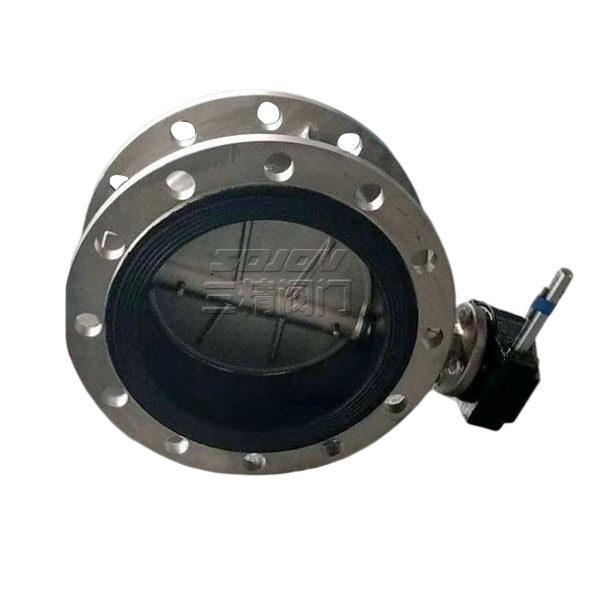

D341X不锈钢软密封蝶阀
  • D341X不锈钢软密封蝶阀
  • D341X不锈钢软密封蝶阀
  • D341X不锈钢软密封蝶阀
  • D341X不锈钢软密封蝶阀

D341X不锈钢软密封蝶阀

D341X不锈钢软密封蝶阀蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上,蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。


下一个产品:D71X不锈钢对夹蝶阀
上一个产品:SD43W不锈钢伸缩蝶阀
分享到:

D341X不锈钢软密封蝶阀工作原理:

蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上,蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

D341X不锈钢软密封蝶阀产品特点:

★驱动方式可选择手动、电动或气动。

☆流量特性趋直线,调节性能好。

◆密封件可更换,且密封可靠达到双向密封。

◇小巧轻便,容易拆装及维修,并可在任意位置安装。

■结构简单、紧凑,操作扭矩小,90°回转开启迅速。

□蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。

▲蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

△蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。

☆设计与制造:GB12238 结构长度:GB12221(13系列)法兰连接尺寸:GB4216 D41J半衬衬胶蝶阀

部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆

D341X不锈钢软密封蝶阀用途:

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

材料:

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈



气动装置

组合件

压力等级:PN(MPa) 1.0 1.6

测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
任选附件:蜗轮装置、气动装置、电动装置

D341X不锈钢软密封蝶阀主要尺寸参数:

公称通径DN

L
mm

D
mm

D1
mm

n-d(mm)

H1
mm

H2
mm

质量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26

-

327

420

242

500

229

671

620

20-26

-

352

480

279

600

267

780

725

20-30

-

446

560

396

700

292

895

840

24-30

-

486

610

596
