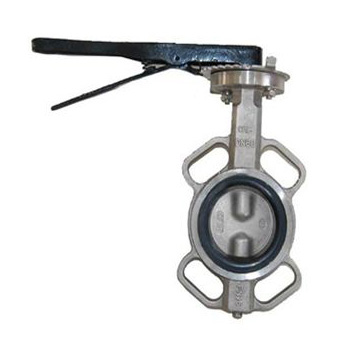

D71X不锈钢对夹蝶阀
D71X不锈钢对夹蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小。
D71X不锈钢对夹蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
|
软密封蝶阀 型号：D71X |
软密封蝶阀 公称通径：50MM-250MM |
软密封蝶阀 使用压力：1.0MPA -1.6MPA |
|
软密封蝶阀 连接方式：对夹式 |
软密封蝶阀 形式： 手动 |
软密封蝶阀 主要功能：起开关作用 |
|
软密封蝶阀 使用介质：水工业管道 |
软密封蝶阀 材质：铸铁 铸钢 |
软密封蝶阀 标准：机械部标准或定做非标 |
D71X不锈钢对夹蝶阀尺寸表
|
公称通径（DN） |
L |
D |
D1 |
Z-Φd |
H |
H0 |
A |
B |
|
25 |
43 |
|
85 |
4-14 |
|
|
|
|
|
32 |
43 |
|
100 |
4-18 |
|
|
|
|
|
40 |
43 |
|
110 |
4-18 |
|
220 |
|
|
|
50 |
43 |
|
125 |
4-18 |
63 |
235 |
270 |
65 |
|
65 |
46 |
165 |
145 |
4-18 |
70 |
250 |
270 |
65 |
|
80 |
46 |
185 |
160 |
8-18 |
83 |
275 |
270 |
65 |
|
100 |
52 |
200 |
180 |
8-18 |
105 |
316 |
270 |
65 |
|
125 |
56 |
220 |
210 |
8-18 |
115 |
340 |
310 |
65 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
376 |
310 |
65 |
|
200 |
200 |
340 |
295 |
8-22 |
164 |
472 |
365 |
90 |
|
公称通径 |
L |
D |
D1 |
Z-d |
H |
H0 |
A |
B |
D0 |
|
50 |
43 |
165 |
125 |
4-18 |
63 |
306 |
193 |
125 |
150 |
|
65 |
46 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
150 |
|
80 |
46 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
150 |
|
100 |
52 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
150 |
|
125 |
56 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
150 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
447 |
193 |
125 |
150 |
|
200 |
60 |
340 |
295 |
8-22 |
164 |
572 |
283 |
165 |
220 |
|
250 |
68 |
395 |
350 |
12-22 |
206 |
646 |
283 |
165 |
220 |
|
300 |
78 |
445 |
440 |
12-22 |
230 |
738 |
334 |
175 |
280 |
|
350 |
78 |
505 |
460 |
16-22 |
248 |
761 |
334 |
175 |
280 |
|
400 |
102 |
565 |
515 |
16-26 |
289 |
877 |
425 |
210 |
320 |
|
450 |
114 |
615 |
565 |
20-26 |
320 |
938 |
425 |
210 |
320 |
|
500 |
127 |
670 |
620 |
20-26 |
343 |
993 |
425 |
210 |
320 |
|
600 |
154 |
780 |
725 |
20-30 |
413 |
1131 |
425 |
210 |
320 |
|
700 |
165 |
895 |
840 |
24-30 |
478 |
1476 |
620 |
320 |
400 |
|
800 |
190 |
1015 |
950 |
34-33 |
525 |
1533 |
620 |
320 |
400 |
|
900 |
203 |
1115 |
1050 |
28-33 |
585 |
1655 |
620 |
320 |
400 |
|
1000 |
216 |
1230 |
1160 |
28-36 |
640 |
1765 |
620 |
400 |
400 |
|
1200 |
254 |
1455 |
1380 |
32-39 |
755 |
1995 |
620 |
400 |
400 |
